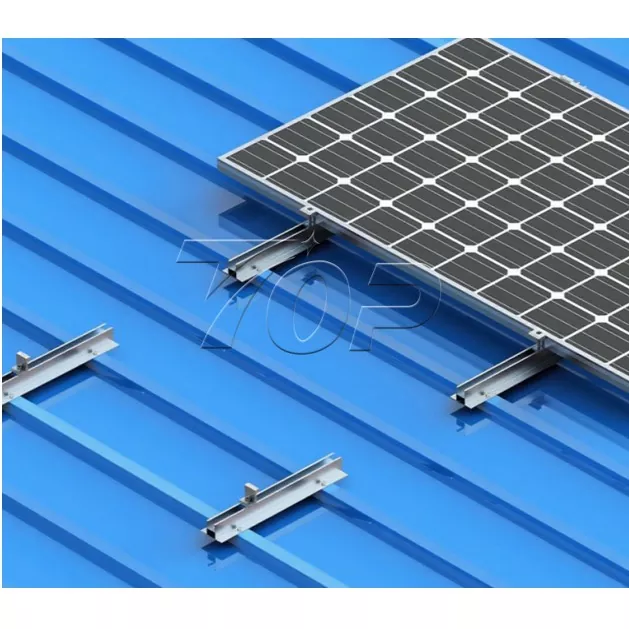

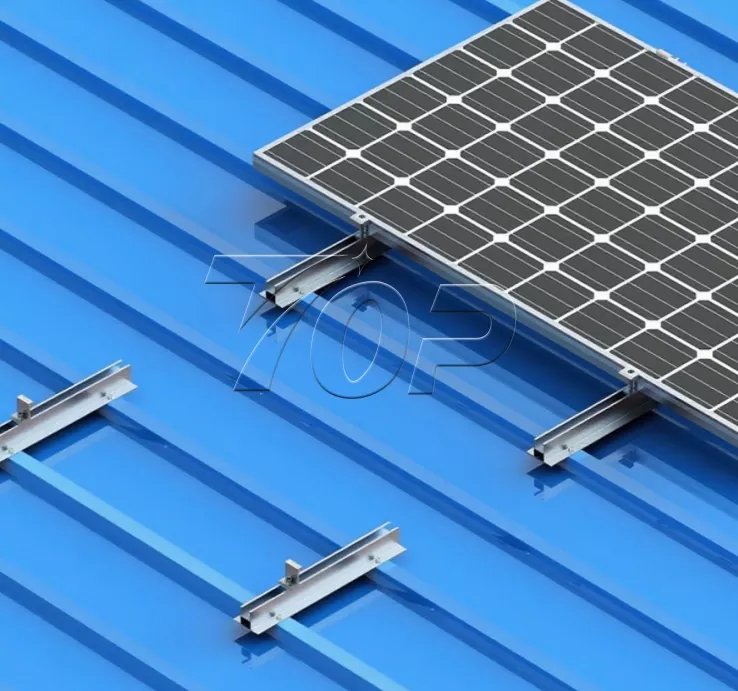

Соларни систем за монтажу на алуминијумску мини шину

1.Соларни панели

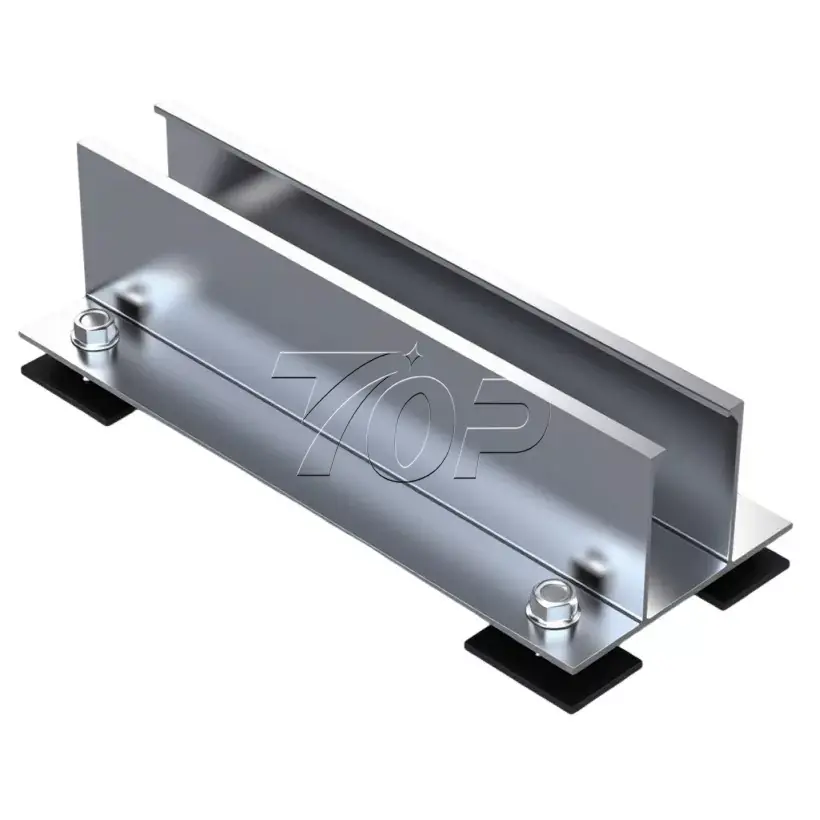

2.Алуминијумске мини шине

3. Средња стезаљка

4. Крајња стезаљка

5. Болт

6.Селф-Таппинг Сцрев

7.Руббер Пад

8. Луг за уземљење

9. Спојница за кабл

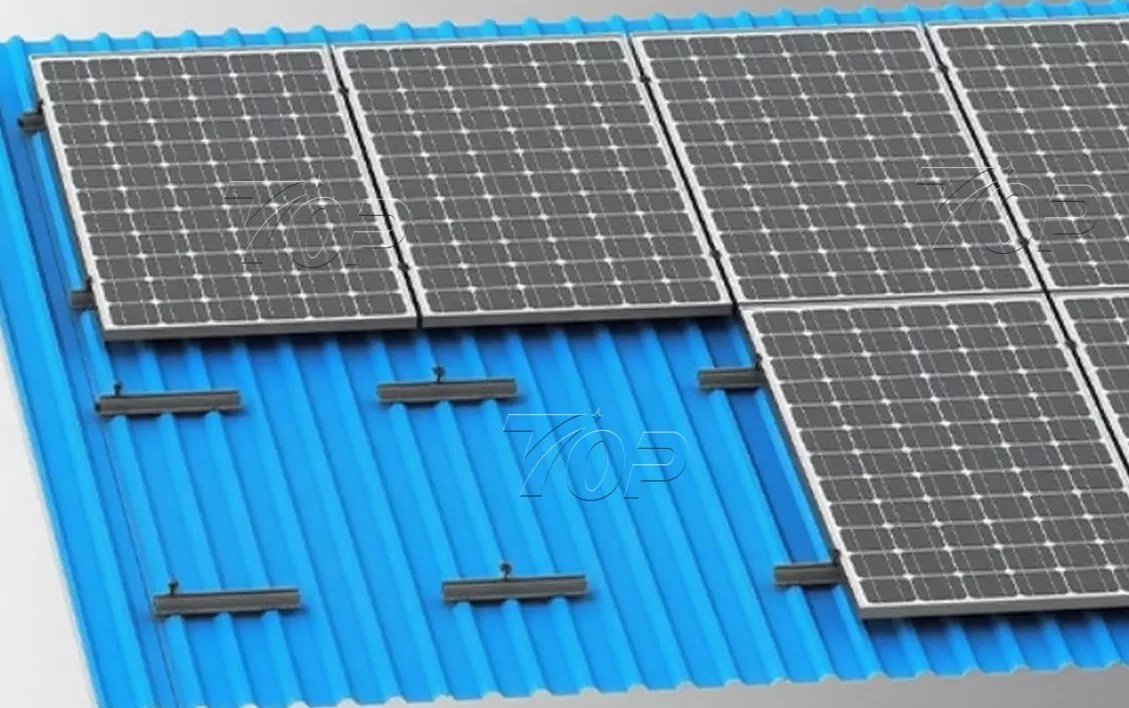

Распоред соларног панела на индикацији дијаграма мини шине приказан је као испод.

Ширина соларног панела је 1134 мм. Дужина може бити 2278 мм, Дебљина панела је 30 мм, 35 ​​мм. (Такође одговара и другим димензијама соларних панела. ) Низ количине соларних панела може се уредити на основу величине крова ваше локације.

Параметерс

Ово решење је дизајнирано посебно за уградњу соларних панела на метални кров. Може се прилагодити разним пројектима соларних кровова са различитим размерама и распоредима. Соларни систем за монтажу на алуминијумску мини шину може да укључује кровове од трапезоидне плоче и кровове од валовитог слоја, итд. Редовне спецификације су дужине од 200 мм (прилагођавања подршке), Топфенцесолар Раиллесс Мини Рацкинг Солутион за метални кров има користи од мале тежине и лакоће за ношење и уградњу, ефикасно ублажавајући додатно оптерећење и смањење оптерећења на тешком крову. Биметални вијак са гуменом подлогом спречава цурење воде кроз кров када се монтирају шине на метални кров.

Карактеристике

1. Унапред монтиран дизајн, лака и високо ефикасна инсталација.

2. Наш овај оптимизовани Мини Раил систем за соларну монтажу може се прилагодити металним крововима стамбених кућа, кровова пословних зграда, кровова складишта.

3. Алуминијум 6005 - Т5 материјал из Топфенцесолар-а има посебну високу оцену са тржишта, наш систем има високе перформансе у погледу мале тежине и снаге.

4. Може издржати јаке вјетрове брзине до 60м/с и оптерећење снијегом од 1,4КН/м², осигуравајући стабилност и сигурност структуре соларног панела.

Ниска цена, јефтина структура, као и смањење трошкова рада и времена инсталације.
