Непродорни систем за монтажу соларног баласта на равном крову: водоотпорно решење инжењерског нивоа за комерцијалне кровне ПВ пројекте

Зашто системи за монтажу соларног баласта на равном крову замењују продорне кровне ПВ структуре

У комерцијалним кровним фотонапонима, систем за монтажу соларног баласта на равном кровује постало једно од најбрже растућих инсталационих решења за ЕПЦ извођаче, соларне инсталатере и власнике индустријских зграда. Како све више фабрика, складишта, логистичких паркова и трговачких центара усваја соларну енергију на крововима, индустрија се помера од традиционалних кровних конструкција ка системима без бушења који смањују ризик од хидроизолације и побољшавају ефикасност изградње.

За многе ЕПЦ компаније, тврдње о цурењу на крову више нису мали проблем након продаје. Један водоотпорни квар може створити скупе трошкове одржавања, прекинути рад фабрике и оштетити дугорочно поверење купаца. Управо због тогасистем за монтажу соларног баласта на равном кровује сада широко пожељан у комерцијалним и индустријским кровним пројектима. Коришћењем баластне тежине уместо продора на кров, систем помаже у заштити водоотпорних мембрана док скраћује временске рокове уградње.

Истовремено, савремени баластни соларни регали више нису само „једноставне структуре без бушења“. Инжењерски стандарди су се брзо развили у последњих неколико година. Отпорност на подизање ветра, оптимизација оптерећења на крову, зазор дренаже, заштита од корозије и аеродинамичка стабилност су сада централни фактори дизајна, посебно за велике комерцијалне ПВ инсталације.

Овај чланак објашњава како функционишу системи за соларну монтажу на кров без продора, зашто их ЕПЦ извођачи све више преферирају и који су инжењерски детаљи заправо важни у реалним комерцијалним кровним пројектима.

Зашто се комерцијални кровни соларни пројекти крећу ка системима за монтажу баласта који не продиру

Пре десет година, многи кровни соларни системи су се још увек у великој мери ослањали на продорне сидрене везе. Бушење бетонских кровова се сматрало нормалном праксом. Али стандарди комерцијалних кровова су се променили, а власници зграда данас су много осетљивији на ризике од хидроизолације него раније.

У многим индустријским објектима сам кров штити опрему и инвентар вредне милионе долара. Проблем цурења изнад аутоматизоване производне линије, расхладног складишта или фабрике електронике може брзо постати велики оперативни проблем. У неким пројектима, трошак поправке услед продора воде је заправо већи од оригиналне цене монтажне структуре.

Због тога се соларни системи за монтажу који не продиру сада мање посматрају као алтернативно решење, а више као стратегија за контролу ризика.

Растући притисак на ЕПЦ извођаче

ЕПЦ извођачи су данас под притиском из неколико праваца:

• Краћи распореди пројеката
• Повећање трошкова рада
• Већи ризик од одговорности за хидроизолацију
• Строжији прегледи конструкција кровова
• Растућа очекивања власника за дугорочну поузданост

Традиционални продор на кров често ствара додатне процедуре одобрења. Водоотпорне инспекције, поправке мембране и структурно ојачање могу повећати сложеност пројекта. Систем за соларну монтажу баласта без продора помаже у поједностављењу ових радних токова.

За инсталатере који истовремено управљају вишеструким кровним пројектима величине МВ, смањење корака инсталације може директно да побољша брзину обрта пројекта и ефикасност рада.

Померање ка постојећим пројектима реконструкције зграда

Други разлог због којег баластне структуре брзо расту је проширење соларних пројеката на крововима.

Многе комерцијалне зграде никада нису првобитно биле пројектоване за фотонапонске системе. Неки кровови су већ стари 8-15 година, са застарелим водоотпорним слојевима или неизвесном структурном документацијом. У овим случајевима, власници зграда често нису вољни да дозволе додатно бушење у кровној мембрани.

Приступ монтажи на соларни кров без бушења смањује забринутост током процеса одобрења и даје ЕПЦ извођачима практичније решење за старије зграде.

Хидроизолација више није „мањи проблем“

У прошлости, разговори о хидроизолацији су се понекад третирали као секундарни у поређењу са перформансама производње енергије. Тај менталитет се доста променио.

Данас многи комерцијални клијенти процењују соларне предлоге на крововима користећи три приоритета:

1. Сигурност на крову
2. Поузданост система
3. Дугорочни оперативни ризик

Принос генерације је и даље битан, наравно. Али спречавање цурења са крова постало је подједнако важно, посебно за логистичка складишта, фармацеутске фабрике, постројења за прераду хране и центре података.

Ово је један од најјачих покретача који стоји иза усвајања баластних соларних система регала на глобалном нивоу.

Шта је систем за монтажу соларног баласта на равни кров?

Систем за монтажу соларног баласта на равном крову је непенетрациона фотонапонска потпорна структура која обезбеђује соларне панеле користећи пондерисане баластне блокове уместо механичких кровних анкера.

Уместо бушења у површину крова, систем се ослања на израчунату тежину баласта, аеродинамички дизајн и стабилност засновану на трењу како би се одупрео подизању ветра и одржао структурни интегритет.

Ови системи се обично користе на комерцијалним и индустријским равним крововима где је очување водоотпорних перформанси критично.

Основни принцип рада конструкције

Принцип рада је релативно једноставан, иако инжењерски прорачуни иза њега могу постати прилично софистицирани.

Монтажна конструкција распоређује оптерећење по површини крова преко баластних носача, потпорних ногу и заштитних јастучића. Снаге подизања ветра се супротстављају комбинацијом:

• Тежина баласта
• Аеродинамички дефлектори ветра
• Оптимизовани углови нагиба
• Трење између заштитних јастучића и кровне мембране

За разлику од продорних система, нема сидрених вијака који пробијају водоотпорни слој.

Ово је посебно важно за кровове са ТПО, ПВЦ и ЕПДМ мембранама где је водоотпорни интегритет веома осетљив на тачке продирања.

Главне компоненте баластног соларног система за монтажу

Иако се дизајн разликује између произвођача, већина комерцијалних кровних баластних система укључује неколико уобичајених структурних компоненти.

АЛ6005-Т5 Алуминијумске шине

Алуминијумске шине високе чврстоће подржавају соларне модуле и преносе оптерећења кроз структуру.

АЛ6005-Т5 алуминијумска легура се широко користи јер обезбеђује:

• Добра отпорност на корозију
• Висока структурна чврстоћа
• Лагано руковање
• Дуг радни век на отвореном

У поређењу са тежим челичним системима, алуминијумске конструкције се лакше транспортују и постављају на кровове.

Предње и задње потпорне ноге

Потпорне ноге одређују угао нагиба модула и геометрију конструкције. У зависности од пројекта, системи могу користити:

• Дизајн нагиба окренут према југу
• Конфигурација ниског нагиба исток-запад
• Аеродинамички распоред ниског профила

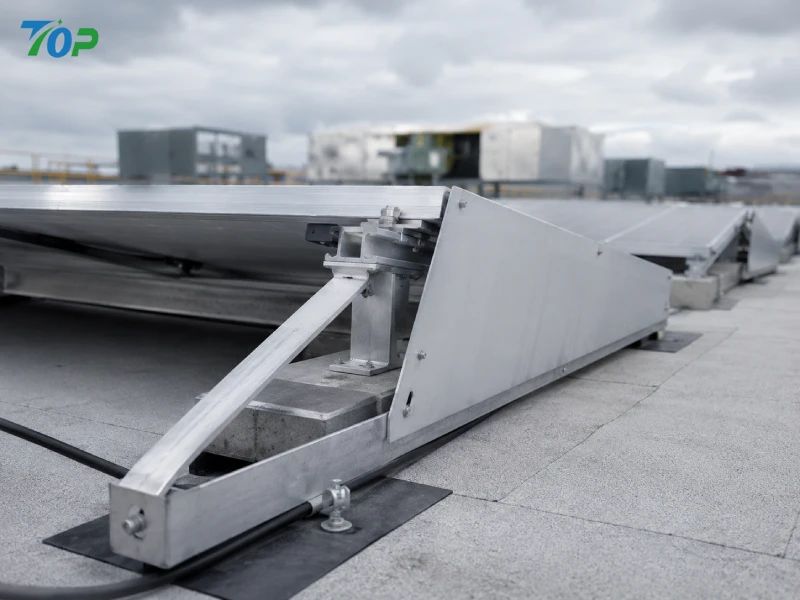

Задња потпорна структура често интегрише дефлекторе ветра ради побољшања отпора на подизање.

Баласт Траис

Баластне плоче држе бетонске блокове или друге пондерисане материјале који стабилизују систем против оптерећења ветром.

Захтеви за баластом зависе од више инжењерских варијабли:

• Висина крова
• Локална брзина ветра
• Категорија изложености зграде
• Угао нагиба модула
• Зоне ивице крова
• Аеродинамичке перформансе система

У приобалним подручјима са јаким ветром прорачуни баласта постају знатно сложенији.

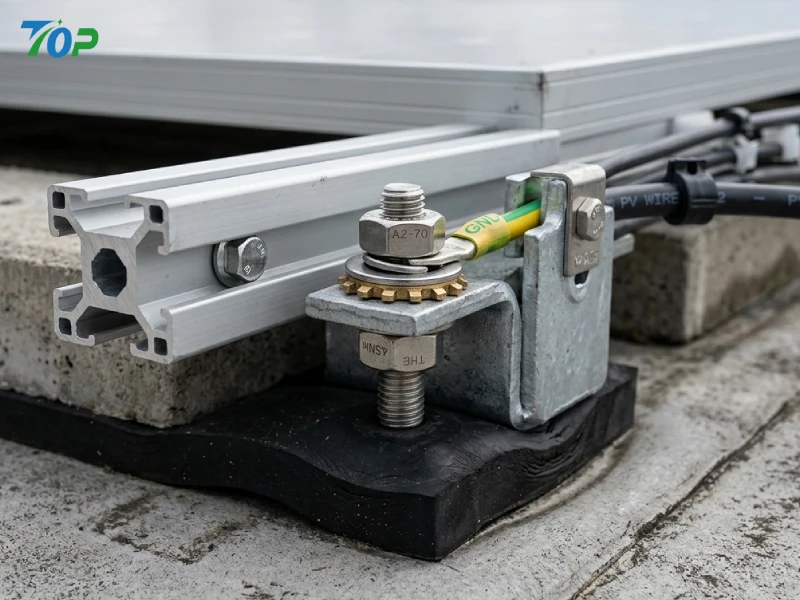

СУС304 Причвршћивачи од нерђајућег челика

Причвршћивачи се често занемарују у пројектима на крововима ниског квалитета, али они директно утичу на дугорочну поузданост.

СУС304 хардвер од нерђајућег челика обезбеђује:

• Снажне антикорозивне перформансе
• Дуг радни век
• Смањен ризик одржавања
• Стабилна издржљивост на отвореном

Ово постаје посебно важно у обалним или влажним индустријским срединама.

ЕПДМ гумене подлоге

Између монтажне конструкције и кровне мембране постављају се заштитни гумени јастучићи.

Њихове функције укључују:

• Повећање трења
• Заштита водоотпорних слојева
• Смањење концентрације директног притиска
• Побољшање компатибилности кровова

Без одговарајуће мембранске заштите, чак и системи који не продиру могу и даље оштетити кровне материјале током времена.

Како непенетрирајући соларни системи за монтажу штите кровну хидроизолацију

Једна од највећих предности система за монтажу соларног баласта на равном крову је водоотпорна заштита.

За власнике комерцијалних зграда, ово је често важније него што многи инсталатери у почетку очекују.

Цурење на крову може изгледати мало током инсталације, али током неколико кишних сезона проблем се може брзо проширити, посебно у великим индустријским објектима.

Скривени ризик од продора на кров

Сваки продор у кров ствара потенцијалну дуготрајну тачку квара.

Чак и када се водоотпорни заптивачи правилно примењују током уградње, материјали природно старе због:

• УВ излагање
• Циклуси топлотног ширења
• Ерозија кишнице
• Механичке вибрације
• Температурне флуктуације

Након година изложености крову, деградација заптивача може омогућити инфилтрацију влаге око тачака сидрења.

Овај проблем је посебно чест у регионима са:

• Јако УВ зрачење
• Обилне падавине
• Чести тајфуни
• Велике сезонске варијације температуре

Зашто су власници комерцијалних зграда данас опрезнији

Власници зграда су постали искуснији са соларном енергијом на крову током последње деценије. Многи већ разумеју дугорочне ризике одржавања повезане са продирањем крова.

У ствари, неки власници индустријске имовине сада изричито захтевају системе за монтажу без продора током ЕПЦ лицитирања.

Овај тренд постаје све чешћи у:

• Логистички паркови
• Хладњаци
• Постројења за производњу електронике
• Производне зграде за храну
• Фармацеутске фабрике

Ове индустрије не могу лако толерисати оперативне ризике везане за цурење.

Заштита интегритета кровне гаранције

Још једно важно питање је заштита кровне гаранције.

Неки произвођачи кровова могу делимично поништити водоотпорне гаранције након неконтролисаног продора на кров. Ово ствара додатне правне и финансијске проблеме и за власнике зграда и за ЕПЦ извођаче.

Баластни соларни систем за монтажу помаже да се минимизира овај проблем јер водоотпорна мембрана остаје углавном нетакнута.

Ово поједностављује комуникацију између:

• Добављачи кровова
• Власници зграда
• ПВ инсталатери
• Осигуравајућа друштва

Смањени притисак одржавања након продаје

За ЕПЦ извођаче, захтеви за хидроизолацију могу постати изузетно дуготрајни.

Понекад стварни извор цурења није повезан са ПВ системом, али када соларна опрема постоји на крову, инсталатер се ионако често укључује у решавање проблема.

Смањење тачака пенетрације смањује вероватноћу будућих спорова и помаже у заштити дугорочних односа са клијентима.

Ово је један од разлога зашто многе искусне ЕПЦ компаније сада стандардизују непенетрирајуће соларне системе за монтажу на кров у комерцијалним пројектима кад год услови крова то дозвољавају.

Инжењерске предности система за монтажу баластних соларних система

Популарност баластних система се не односи само на хидроизолацију. Инжењерска ефикасност је још један важан разлог.

Модерни комерцијални кровни пројекти су под сталним притиском да смање време уградње уз одржавање поузданости конструкције. Правилно дизајниран баластни систем помаже у постизању оба циља.

Бржи ток инсталације

У поређењу са традиционалном инсталацијом заснованом на анкеру, баластне структуре генерално захтевају мање корака изградње.

Обично нема потребе за:

• Бушење крова
• Хемијско очвршћавање сидра
• Водоотпорно поновно заптивање
• Сложена инспекција пенетрације

Ово значајно смањује време постављања крова.

Многи системи такође користе унапред састављене структурне компоненте, омогућавајући инсталатерима да брже заврше инсталацију модула.

На великим комерцијалним крововима, уштеда времена постаје веома приметна.

Смањени захтеви за радном снагом

Недостатак радне снаге утиче на тржишта соларних инсталација у многим земљама.

Пошто баластни системи поједностављују процедуре инсталације, ЕПЦ извођачи често могу смањити:

• Зависност од квалификоване радне снаге
• Стручњаци за водоотпорне кровове
• Сложеност обуке за инсталацију
• Радови на припреми крова

Ово помаже у побољшању скалабилности инсталације за велике цевоводе пројекта.

Побољшана прилагодљивост за постојеће зграде

Нису сви кровови идеални за продорне системе.

Неке постојеће зграде имају:

• Ограничена структурна документација
• Старење водоотпорних слојева
• Ограничене дозволе за бушење
• Комплексни распореди кровова

Систем за монтажу соларног баласта на равном крову који не прожима пружа већу флексибилност у овим ситуацијама.

Ова прилагодљивост је посебно драгоцена за реконструкцију комерцијалних кровних пројеката.

Нижи дугорочни трошкови одржавања

Дугорочни оперативни трошкови су важнији него што многи програмери пројекта у почетку схватају.

Јефтина монтажна структура која касније ствара проблеме са хидроизолацијом може брзо постати скупа током 20-годишњег животног циклуса пројекта.

Баластни системи помажу у смањењу:

• Трошкови поправке цурења
• Одржавање водоотпорне мембране
• Замена у вези са корозијом
• Компликације приступа крову

Временом, ово може значајно побољшати укупни РОИ пројекта.

Критична инжењерска разматрања пројектовања за баластне фотонапонске системе равног крова

Систем за монтажу соларног баласта на равном крову може изгледати механички једноставно споља, али инжењеринг иза поуздане комерцијалне кровне инсталације је заправо прилично захтеван.

У многим неуспелим кровним ПВ пројектима, проблем није био сам соларни модул. Проблем је обично долазио од потцијењеног подизања вјетра, лоше анализе оптерећења крова, опструкције дренаже или дуготрајног замора конструкције који је игнорисан током пројектовања у раној фази.

Због тога искусни ЕПЦ извођачи обраћају велику пажњу на инжењерске прорачуне пре него што инсталација и почне.

Процена носивости кровне конструкције

Пре него што изаберете систем баластних соларних регала, структурални капацитет крова мора бити пажљиво процењен.

За разлику од продорних система који преносе оптерећења директно на конструкцијске сидрене тачке, баластни системи распоређују тежину по површини крова. Ово ствара различите карактеристике оптерећења које захтевају детаљну анализу.

Типична разматрања оптерећења крова укључују:

• Мртво оптерећење од монтажне конструкције
• Тежина соларног модула
• Тежина бетонског баластног блока
• Привремено оптерећење одржавања
• Динамичко оптерећење изазвано ветром
• Утицај акумулације кишнице

У пројектима реконструкције, структурна документација је понекад непотпуна или застарела. Старије индустријске зграде су можда биле реновиране које су промениле првобитне услове оптерећења.

Због тога, ЕПЦ тимови често спроводе:

• Конструктивни прегледи на лицу места
• Узорковање језгра
• Провера дебљине челика
• Испитивање чврстоће бетона
• Процена прогиба крова

Једна уобичајена грешка у нискобуџетним пројектима је третирање прорачуна оптерећења на крову као грубе процене уместо правог инжењерског задатка. Ово може постати опасно у великим инсталацијама где су стотине тона баласта распоређене по крову.

Анализа оптерећења и подизања ветра

Подизање ветра је један од најкритичнијих инжењерских изазова за кровне соларне системе који не продиру.

Соларни низ се у суштини понаша као велика аеродинамичка површина изложена спољном притиску. Када се ветар креће преко кровних модула, силе подизања могу постати изненађујуће високе, посебно близу ивица и углова крова.

Због тога се дизајн система за монтажу соларног баластног система за равне кровове у великој мери фокусира на аеродинамичку оптимизацију.

Професионална анализа оптерећења ветром генерално узима у обзир:

• Регионални подаци о брзини ветра
• Висина зграде
• Категорија изложености терена
• Зоне ивице крова
• Висина парапетног зида
• Угао нагиба модула
• Размак низа

У регионима са јаким ветром, захтеви за баластом могу се драматично повећати ако су аеродинамичке перформансе лоше.

На пример, лоше оптимизована структура нагиба од 15° може захтевати знатно више баласта него аеродинамички дизајн ниског профила са интегрисаним дефлекторима ветра.

Ово директно утиче на:

• Притисак оптерећења на крову
• Трошкови транспорта
• Монтажни рад
• Економија пројекта

Модерни системи инжењерског нивоа покушавају да смање потражњу за баластом кроз управљање протоком ваздуха, а не само додавањем веће тежине.

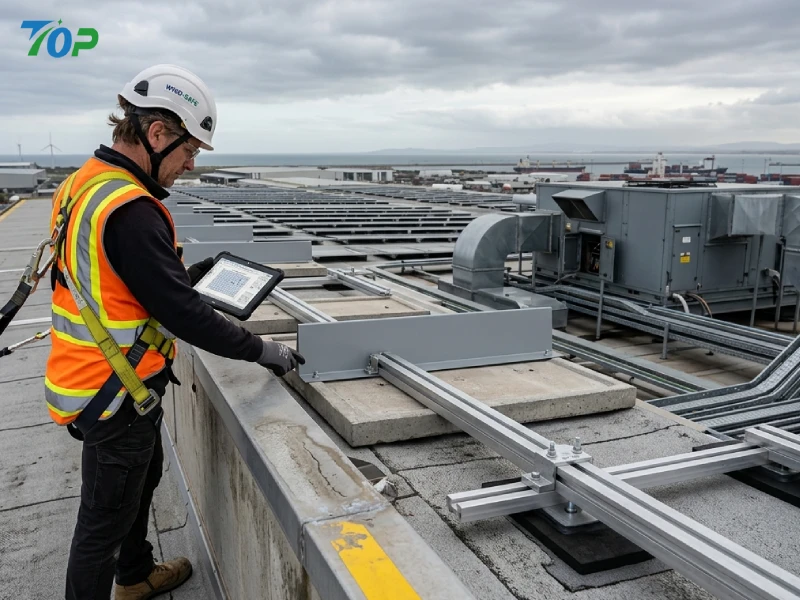

Зашто ивице крова захтевају додатну пажњу

Не доживљавају све кровне површине исти притисак ветра.

Углови кровова и периметарске зоне су изложени јачим силама подизања јер се проток ваздуха убрзава око ивица зграде. Ове области често захтевају:

• Додатни баласт
• Доњи углови нагиба
• Ојачани дефлектори
• Смањени размак редова

Игнорисање појачања рубних зона једна је од најчешћих грешака у дизајну које се виде у неискусним кровним ПВ пројектима.

У приобалним регионима склоним тајфунима, кварови у ивичним зонама могу створити каскадно оштећење структуре широм низа.

Стратегија оптимизације баласта

Многи људи претпостављају да баластни системи једноставно „додају бетонске блокове док структура не буде стабилна“. У стварности, професионална оптимизација баласта је далеко софистициранија.

Прекомерни баласт ствара неколико проблема:

• Веће оптерећење крова
• Повећани трошкови логистике
• Дуже време инсталације
• Теже руковање кровом
• Већи трошак конструкцијског ојачања

Добро дизајниран баластни соларни систем за монтажу има за циљ постизање стабилности са минималном потребном тежином баласта.

Ово се обично постиже кроз:

• Аеродинамички задњи дефлектори
• Доњи углови нагиба модула
• Побољшана контрола протока ваздуха
• Оптимизован размак редова
• Боља конструкцијска геометрија

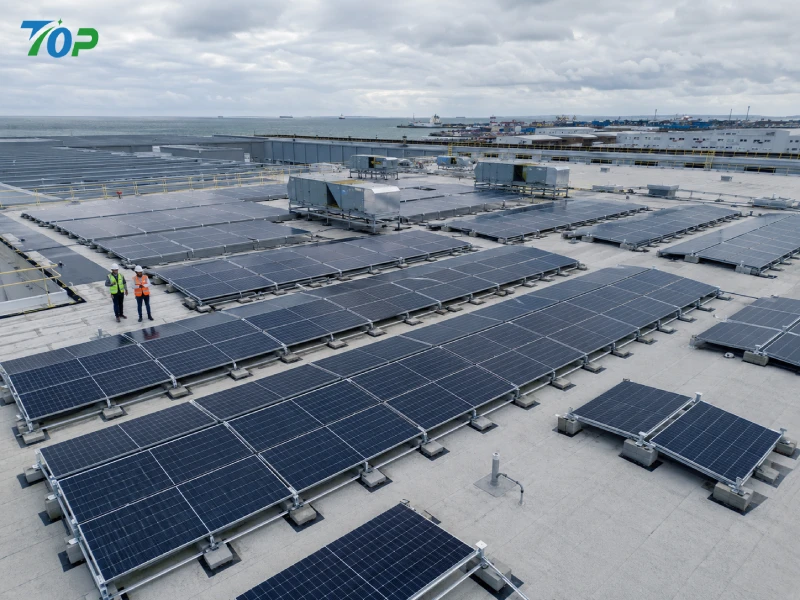

Последњих година, системи ниског нагиба Исток-Запад постали су све популарнији јер често смањују захтеве за баластом док побољшавају искоришћеност простора на крову.

Планирање одводње и протока воде

Планирање одводње се понекад потцењује током соларног дизајна крова.

Лоше позиционирана монтажна конструкција може ометати проток воде и створити подручја језерца на равним крововима.

Временом, стајаћа вода може убрзати:

• Старење мембране
• Пропуштање крова
• Корозија
• Пропадање структуре

Професионални кровни ПВ распореди стога одржавају исправне дренажне путеве између редова за монтажу.

Важна разматрања о дренажи укључују:

• Правац нагиба крова
• Локација одвода
• Преливни путеви
• Одржавање приступних путева
• Ризик од нагомилавања крхотина

У регионима са јаким падавинама, размак дренаже постаје још важнији.

Неки ЕПЦ извођачи су то научили на тежи начин након што су открили блокиране системе за одводњавање месецима након завршетка пројекта.

Термичко ширење и дугорочна структурна стабилност

Комерцијални кровни соларни системи доживљавају континуирани термални циклус током свог радног века.

Металне конструкције се шире током дневне изложености топлоти и скупљају током хладнијих ноћних услова. Током 20-25 година, овај покрет који се понавља може створити стрес од замора на местима повезивања.

АЛ6005-Т5 алуминијум нуди добру структурну стабилност, али је и даље неопходно правилно управљање експанзијом.

Професионални дизајн обично укључује:

• Експанзионе празнине
• Прикључци клизних шина
• Контролисани обртни момент причвршћивања
• Флексибилне зглобне структуре

Ако се занемари топлотно кретање, дугорочни проблеми могу укључивати:

• Отпуштање причвршћивача
• Деформација шина
• Стрес црацкинг
• Померање стезаљке модула

Ова питања се обично развијају постепено, а не одмах, због чега је инжењерско искуство толико важно у дизајну кровних фотонапонских структура.

Заштита од пожара и управљање кабловима

Како комерцијални кровни ПВ капацитет наставља да расте, стандарди заштите од пожара постају строжи у многим земљама.

Модерни баластни соларни системи морају узети у обзир:

• Протупожарни ходници
• Сигурност провођења каблова
• Континуитет уземљења
• Приступ хитном одржавању

Лоше управљање кабловима и даље је изненађујуће уобичајено код нискоквалитетних кровних инсталација.

Слабо вођење каблова може на крају довести до:

• УВ оштећења
• Хабање изолације
• Излагање води
• Квар конектора

Професионални ЕПЦ инсталатери генерално интегришу носаче каблова, копче отпорне на УВ зрачење и уздигнуте стазе за вођење у сам систем монтаже.

Изазови јаких ветрова и кровова на обали: како баластни системи инжењерског квалитета смањују ризик

Нису сва соларна окружења на крововима подједнако захтевна.

Приобални региони и тржишта склона тајфунима стављају много већи стрес на кровне фотонапонске системе него у унутрашње области са слабим ветром. У овим пројектима, инжењерски квалитет монтажне конструкције постаје посебно важан.

Овде постају веома очигледне велике разлике између јефтиних добављача монтаже и произвођача фокусираних на инжењеринг.

Зашто је отпорност на ветар тако важна у Роофтоп Солар

Приземни соларни системи преносе оптерећења директно у дубоке темеље. Кровни системи раде другачије.

На равном крову, соларни низ је у потпуности изложен спољном струјању ваздуха, док се првенствено ослања на баластну тежину и аеродинамичку контролу ради стабилности.

У условима јаког ветра, притисак подизања може брзо да порасте.

Тајфуни стварају додатне изазове јер се смер ветра динамички мења. То значи да низови на крововима могу доживети:

• Подизање негативног притиска
• Турбулентно бочно оптерећење
• Умор од вибрација
• Неравномерна расподела притиска

Ако структурном дизајну недостаје аеродинамичка оптимизација, захтеви за баластом постају превисоки.

Аеродинамички дизајн дефлектора ветра

Модерни системи за соларну монтажу на крову који не продиру често користе задње дефлекторе ветра како би побољшали понашање протока ваздуха.

Сврха ових дефлектора није само козметичка. Њихова функција је да смање турбулентни проток ваздуха испод модула.

Без одговарајуће контроле протока ваздуха, ветар може да генерише јаке ефекте усисавања испод соларних панела, драматично повећавајући силе подизања.

Добро дизајнирани дефлектори помажу:

• Смањите турбуленцију позади
• Доњи притисак подизања
• Смањите потражњу за баластом
• Побољшати структурну стабилност

У неким инжењерским студијама, аеродинамичка оптимизација је смањила захтеве за баластом за више од 20%, иако стварни резултати варирају у зависности од услова пројекта.

Трендови дизајна са малим углом нагиба

Многи старији кровни фотонапонски системи користили су релативно стрме углове нагиба како би максимизирали производњу енергије.

Данас се приоритети дизајна комерцијалних кровова мењају.

За многе индустријске кровове, ЕПЦ извођачи сада преферирају:

• Доњи углови нагиба
• Већа густина модула
• Смањена изложеност ветру
• Мања тежина баласта

Овај тренд је посебно видљив у соларним распоредима кровова исток-запад.

Док системи са малим нагибом могу мало смањити ефикасност вршне производње по модулу, они често побољшавају укупну производњу енергије на крову омогућавајући већу густину инсталације.

У комерцијалним пројектима, укупни РОИ на крову је обично важнији од теоријске ефикасности на нивоу модула.

Отпорност на корозију у приобалном окружењу

Обални пројекти стварају још један велики изазов: корозију.

Ваздух пун соли убрзава деградацију материјала, посебно у металним причвршћивачима и слабо заштићеним челичним компонентама.

Због тога висококвалитетни кровни ПВ системи обично користе:

• АЛ6005-Т5 алуминијумске шине
• СУС304 хардвер од нерђајућег челика
• Анодизирана површинска обрада
• Премази отпорни на корозију

Причвршћивачи ниског квалитета у почетку могу изгледати прихватљиво током инсталације, али се много брже погоршавају у влажним физиолошким условима.

Када се око тачака спајања развије корозија, дугорочна поузданост конструкције брзо опада.

Праве инжењерске мере које се користе у пројектима на крововима са јаким ветром

Искусни ЕПЦ извођачи обично примењују више инжењерских стратегија истовремено уместо да се ослањају само на баластну тежину.

Типични приступи ојачању укључују:

• Појачани баласт по ободу
• Додатни дефлектори ветра
• Смањен угао нагиба модула
• Оптимизован размак редова
• Ојачане железничке везе
• Побољшано структурно учвршћивање

У неким обалним пројектима, инжењери такође деле кровне низове у засебне аеродинамичке зоне како би боље управљали расподелом притиска.

Ова врста инжењерске оптимизације специфичне за пројекат постаје све важнија како комерцијални кровни ПВ системи настављају да се повећавају.

Распоред баласта окренут исток-запад и југ: који је дизајн бољи?

Одабир исправног распореда низа има велики утицај на перформансе крова, потражњу за баластом, густину инсталације и економичност пројекта.

За комерцијалне кровове, два најчешћа приступа су:

• Системи нагиба окренути према југу
• Системи ниског нагиба исток-запад

Ниједан приступ није универзално супериоран. Најбоље решење зависи од приоритета пројекта и услова на крову.

Предности распореда окренутих према југу

Низови окренути према југу традиционално су доминирали комерцијалним кровним ПВ пројектима јер максимизирају изложеност сунцу током вршних сати сунчеве светлости.

Предности укључују:

• Већа вршна производња
• Снажне перформансе зимске производње
• Познати стандарди инжењерског пројектовања
• Једноставно електрично планирање

Међутим, системи окренути према југу генерално захтевају:

• Већи размак редова
• Већи углови нагиба
• Већа тежина баласта
• Већа изложеност ветру

Ова ограничења постају уочљивија на комерцијалним крововима са ограниченим простором.

Предности распореда баласта исток-запад

Системи Исток-Запад постали су све популарнији за велике комерцијалне и индустријске кровове.

Овај распоред поставља модуле један уз други под релативно малим угловима нагиба.

Дизајн нуди неколико важних предности:

• Већа искоришћеност крова
• Смањено сенчење међу редовима
• Нижи захтеви за баластом
• Побољшано аеродинамичко понашање
• Избалансиранија дневна снага

Пошто се размак између редова може значајно смањити, укупни инсталирани капацитет крова се често повећава.

За логистичке центре и кровове фабрика, ово може значајно побољшати укупну економичност пројекта.

Разматрања повраћаја улагања на комерцијални кров

У комуналним пројектима земаљске соларне енергије, максимизирање излаза појединачних модула често је примарни циљ.

Комерцијални кровови функционишу другачије.

Већина Ц&И кровних пројеката ограничена је доступном површином крова, а не доступношћу модула.

Због тога, ЕПЦ извођачи све више процењују:

• Укупна генерација кровова
• Густина уградње
• Ефикасност структуралног оптерећења
• Усклађивање сопствене потрошње
• Период отплате пројекта

Системи Исток-Запад се често добро понашају у овим категоријама, посебно за дневне профиле индустријске потрошње електричне енергије.

Који је распоред данас чешћи?

Тренутни тржишни трендови показују све веће усвајање баластних соларних система за монтажу исток-запад за велике комерцијалне кровове.

Ово је посебно тачно у:

• Кровови складишта
• Дистрибутивни центри
• Велики производни погони
• Равни логистички објекти

Међутим, системи окренути према југу и даље остају уобичајени где:

• Кровна површина је довољна
• Приоритет је максимална вршна производња
• Проливање снега је важно
• Локалне цене електричне енергије фаворизују подневну производњу

На крају, професионални кровни фотонапонски дизајн треба да процени оба распореда током фазе инжењеринга, а не да примењује стандардно решење на сваки пројекат.

Сертификати и стандарди материјала које Б2Б купци треба да верификују

У комерцијалним кровним ПВ пројектима, очекује се да ће монтажна конструкција остати оперативна више од 20 година под сталним излагањем на отвореном. Ипак, многе одлуке о набавкама се и даље доносе првенствено на основу краткорочног поређења цена.

Искусни ЕПЦ извођачи знају да овај приступ касније може постати скуп.

Квалитет материјала, конзистентност производње и стандарди сертификације директно утичу на:

• Поузданост конструкције
• Ефикасност инсталације
• Дуготрајна отпорност на корозију
• Учесталост одржавања
• Ризик гаранције пројекта

Из тог разлога, купци фокусирани на инжењеринг обично процењују много више од основне цене понуде.

Зашто квалитет материјала директно утиче на цену животног циклуса

Систем за соларну монтажу на крову непрекидно ради под УВ излагањем, термичким циклусом, кишницом, вибрацијама ветра и загађењем животне средине.

Инфериорни материјали могу и даље проћи краткорочне инспекције уградње док се временом полако погоршавају.

Уобичајени дугорочни проблеми узроковани компонентама ниског квалитета укључују:

• Корозија причвршћивача
• Деформација шина
• Пуцање стезаљке
• Попуштање везе
• Галванска корозија
• Превремени структурални замор

Једном када корозија крова почне, одржавање постаје много компликованије јер сам приступ крову ствара трошкове рада и безбедности.

Због тога комерцијални кровни пројекти све више дају приоритет вредности животног циклуса уместо само почетних уштеда у набавци.

Предности АЛ6005-Т5 алуминијумске легуре

АЛ6005-Т5 алуминијумска легура се широко користи у системима за соларну монтажу баласта инжењерског квалитета јер нуди јак баланс између структурних перформанси и ефикасности тежине.

У поређењу са конвенционалним конструкцијама од угљеничног челика, алуминијум пружа неколико предности за кровне инсталације.

• Мања транспортна тежина
• Лакше руковање кровом
• Јака отпорност на корозију
• Добра механичка чврстоћа
• Дуга издржљивост на отвореном

За инсталатере, лакше структурне компоненте такође побољшавају брзину инсталације и смањују замор радника током постављања на кров.

Још једна важна предност је корозивно понашање. Алуминијум природно формира заштитни слој од оксида, помажући у побољшању дугорочне стабилности на отвореном у влажном окружењу.

Ово постаје посебно вредно у обалним индустријским пројектима где је изложеност корозији знатно агресивнија.

Зашто су причвршћивачи од нерђајућег челика СУС304 важни

Причвршћивачи су међу најмањим компонентама у соларном систему на крову, али су и међу најважнијим.

Нискоквалитетни завртњи могу у почетку изгледати идентично током уградње, али се њихов дугорочни учинак може драматично разликовати.

СУС304 хардвер од нерђајућег челика је обично пожељан јер обезбеђује:

• Одличне перформансе против рђе
• Висока издржљивост на отвореном
• Стабилна механичка чврстоћа
• Смањен ризик одржавања

У комерцијалним кровним пројектима, поузданост везе је веома важна јер вибрације, топлотна експанзија и оптерећење ветром стално оптерећују тачке причвршћивања.

Ако причвршћивачи временом кородирају или олабаве, стабилност конструкције се постепено смањује.

За обалне инсталације, неки пројекти могу чак и надоградити на материјале веће отпорности на корозију у зависности од услова изложености околини.

Кључни сертификати за међународне комерцијалне соларне пројекте

Глобални ЕПЦ извођачи и дистрибутери све више захтевају међународно признате сертификате пре него што одобре добављаче система за монтажу.

Ови сертификати помажу у верификацији:

• Контрола квалитета производње
• Конзистентност материјала
• Стандарди сигурности конструкција
• Тестирање усклађености
• Системи следљивости

Уобичајени сертификати који се траже у међународним ПВ пројектима укључују:

• ТУВ сертификат
• ИСО9001 управљање квалитетом
• СГС тестирање материјала
• ЦЕ усклађеност

За многе ЕПЦ компаније, преглед сертификације је сада стандардни део процедура за квалификацију добављача.

У великим комерцијалним пројектима, квалитет документације може утицати на одлуке о набавци скоро исто колико и на цене.

Зашто следљивост производње постаје све важнија

Како кровни ПВ пројекти постају све већи и технички захтевнији, купци све више желе следљивост производње.

Ово укључује:

• Евиденција серије материјала
• Контрола квалитета екструзије
• Документација за површинску обраду
• Извештаји о механичком испитивању
• Верификација извора причвршћивача

Професионални произвођачи обично одржавају строге системе контроле квалитета током целе производње уместо да се ослањају само на завршне инспекције.

Ово је посебно важно за дистрибутере и ЕПЦ извођаче који управљају пројектним цевоводима од више МВ у више земаља.

Уобичајене грешке у баластним соларним пројектима равног крова

Комерцијални кровни соларни системи су се значајно побољшали током последње деценије, али грешке у инсталацији се и даље често јављају, посебно у агресивно јефтиним пројектима.

Многи од ових проблема се могу избећи правилним инжењерским планирањем.

Игнорисање ограничења оптерећења крова

Једна од најозбиљнијих грешака је потцењивање ограничења оптерећења на крову.

Пошто се баластни системи ослањају на распоређену тежину, инсталатери понекад претпостављају да „кров то вероватно може да поднесе“.

Ово није професионални инжењерски приступ.

Ризици од преоптерећења постају озбиљнији када:

• Зграде су старије
• Структурни цртежи су некомплетни
• Постоје претходне модификације крова
• Заливање воде се већ дешава

У неким пројектима реконструкције, прекомерно оптерећење баласта захтева скупо структурно ојачање након што је планирање инсталације већ завршено.

Нетачни прорачуни зоне ветра

Грешке приликом оптерећења ветром остају један од најчешћих узрока кварова соларних конструкција кровова широм света.

Проблеми се често јављају када инсталатери:

• Користите генеричке прорачуне баласта
• Занемарите зоне подизања ивица крова
• Потцените локалну изложеност ветру
• Неуспешно оптимизовање аеродинамичког дизајна

У регионима склоним тајфунима, чак и релативно мале погрешне прорачуне у дизајну могу произвести веома велике разлике у силама подизања.

Професионални кровни ПВ инжењеринг увек треба да користи анализу ветра специфичну за пројекат, а не копиране претпоставке из претходних инсталација.

Блокирање кровних дренажних система

Опструкција дренаже је још један изненађујуће чест проблем.

Лоше планирани распореди монтаже могу ометати:

• Одводни путеви
• Преливни системи
• Одржавање приступних путева

Ово на крају може створити акумулацију стајаће воде око структуре.

Дуготрајно размишљање може убрзати:

• Старење кровне мембране
• Развој цурења
• Корозија
• Пропадање структуре

Професионални ЕПЦ тимови генерално прегледају понашање кровне дренаже пре финализације дизајна распореда.

Коришћење причвршћивача ниског квалитета

Проблеми са квалитетом причвршћивача се обично не појављују одмах након инсталације.

Уместо тога, неуспеси се постепено развијају током неколико година кроз:

• Корозија
• Термални бициклизам
• Вибрације ветра
• Излагање влази

Инфериорни хардвер може у почетку мало смањити трошкове набавке, али дугорочни трошкови одржавања могу брзо премашити те уштеде.

За кровне фотонапонске системе инжењерског квалитета, квалитет причвршћивача никада не треба третирати као секундарно питање.

Лоше планирање управљања кабловима

Квалитет управљања кабловима снажно утиче на дугорочну поузданост крова.

Лоше усмеравање може да изложи каблове:

• Стојећа вода
• УВ зрачење
• Механичка абразија
• Оштре металне ивице
• Мешање животиња

Професионалне инсталације обично интегришу:

• Повишена инсталација каблова
• Клипови отпорни на УВ зрачење
• Наменски носачи каблова
• Очистите приступне путеве за одржавање

Добро организовано управљање кабловима на крову такође побољшава будућу ефикасност инспекције.

Како ЕПЦ извођачи могу да смање трошкове пројекта са оптимизованим дизајном за монтажу баластних елемената

Смањење трошкова пројекта не значи увек куповину најјефтинијег система за монтажу.

У комерцијалним крововима соларне енергије, инжењерска оптимизација често производи веће дугорочне уштеде од ниске почетне цене набавке.

Смањење времена инсталације по МВ

Брзина инсталације директно утиче на ЕПЦ профитабилност.

Добро дизајниран систем за монтажу соларног баласта на равном крову може смањити:

• Радови на припреми крова
• Сложеност инсталације
• Поступци водоотпорног третмана
• Захтеви за рад

Претходно састављене структурне компоненте такође побољшавају ефикасност примене, посебно у великим пројектима на крововима складишта.

За комерцијалне инсталације од више МВ, чак и скромна побољшања ефикасности инсталације могу створити значајне уштеде радне снаге.

Нижи трошкови поправке хидроизолације

Спорови због цурења крова су скупи не само финансијски већ и оперативни.

Решавање проблема водоотпорности након продаје може укључивати:

• Додатне инспекције на локацији
• Поправка кровне мембране
• Оперативни прекид
• Оштећење односа са клијентима

Баластни системи који не продиру помажу да се ове дугорочне обавезе значајно смање.

Поједностављена логистика и утовар контејнера

Модерни кровни ПВ пројекти се све више фокусирају на ефикасност логистике.

Оптимизовани структурални дизајн може смањити:

• Обим испоруке
• Простор за контејнере
• Тешкоћа руковања материјалом
• Време сортирања на лицу места

За глобалне ЕПЦ извођаче који управљају међународним пошиљкама, оптимизација логистике директно утиче на укупну контролу трошкова пројекта.

Стандардизовани инвентар компоненти

Дистрибутери и ЕПЦ компаније преферирају системе са високом компатибилношћу компоненти јер стандардизован инвентар смањује оперативну сложеност.

Коришћење универзалних стезаљки, шина и структурних додатака у вишеструким кровним пројектима помаже да се поједностави:

• Управљање складиштем
• Чарапе резервних делова
• Обука инсталатера
• Подршка за будуће одржавање

Ово је један од разлога зашто модуларни системи за монтажу баласта настављају да добијају популарност у комерцијалној примени великих размера.

Како одабрати поузданог произвођача соларних инсталација за баласт

Не раде сви добављачи соларне монтаже на истом инжењерском нивоу.

Неки произвођачи се углавном такмиче по цени, док се други фокусирају на дугорочну поузданост конструкција и подршку ЕПЦ пројектима.

За комерцијалне кровне пројекте, разлика постаје веома важна.

Евалуација инжењерских способности

Професионални произвођач монтаже треба да обезбеди више од основних цртежа производа.

Могућности инжењерске подршке могу укључивати:

• Прорачун оптерећења ветром
• Извештаји о структурној анализи
• Оптимизација баласта специфична за пројекат
• ЦАД цртежи изгледа
• БИМ компатибилност
• Препоруке за планирање одводње

Снажна инжењерска подршка често значајно смањује ризик пројекта током фазе пројектовања и инсталације.

Процена квалитета производње

Конзистентност производње директно утиче на квалитет уградње.

Лоша прецизност екструзије или непрецизно позиционирање рупа могу створити:

• Кашњења у инсталацији
• Проблеми са поравнањем
• Проблеми напрезања причвршћивача
• Захтеви за модификацију поља

Професионални произвођачи обично одржавају:

• Строге толеранције екструзије
• Преглед површинске обраде
• Провера квалитета причвршћивача
• Системи следљивости материјала

Поузданост ланца снабдевања

Поузданост испоруке је од велике важности за комерцијалну соларну енергију на крову.

Распореди изградње су често уско усклађени са:

• Испорука модула
• Инсталација претварача
• Електро подизвођачи
• Прозори за приступ крову

Одложена испорука монтажне структуре може утицати на цео ЕПЦ распоред.

Због тога многи међународни купци сада процењују:

• Производни капацитет
• Стабилност времена испоруке
• Искуство у извозу
• Стандарди паковања
• Оптимизација утовара контејнера

Зашто ЕПЦ извођачи преферирају добављаче на једном месту

Управљање засебним инжењерским фирмама, произвођачима и добављачима логистике повећава сложеност комуникације.

Добављачи соларне монтаже на једном месту помажу да се поједностави:

• Техничка комуникација
• Инжењерске ревизије
• Координација набавке
• Управљање отпремом
• Подршка након продаје

За комерцијалне кровне пројекте који се брзо крећу, интегрисана подршка може значајно побољшати ефикасност извршења.

Зашто глобални ЕПЦ извођачи бирају ТопФенце соларне системе за монтажу

Како кровни ПВ пројекти постају све већи и технички захтевнији, ЕПЦ извођачи све више преферирају добављаче који комбинују инжењерске способности са стабилним квалитетом производње.

ТопФенце се фокусира на комерцијалне и индустријске фотонапонске системе за монтажу дизајниране за услове инсталације у стварном свету, а не за чисто теоријске структурне моделе.

Инжењерски оријентисан развој производа

Модерни кровни пројекти захтевају више од стандардног хардвера за монтажу.

ТопФенце баластни соларни системи су развијени са нагласком на:

• Ефикасност инсталације
• Оптимизација отпора ветра
• Водоотпорна заштита крова
• Стабилност структуре
• Дуготрајна издржљивост на отвореном

Компанија континуирано оптимизује аеродинамичке перформансе како би помогла у смањењу непотребне потражње за баластом уз одржавање безбедности пројекта.

Стандарди за материјал високог квалитета

ТопФенце системи обично користе:

• АЛ6005-Т5 легура алуминијума
• Причвршћивачи од нерђајућег челика СУС304
• Површинска обрада отпорна на корозију
• Строге процедуре контроле квалитета

Ови стандарди материјала помажу у побољшању дугорочне поузданости у захтевним окружењима на крововима, укључујући приобалне индустријске регионе.

Прилагођена подршка за структурално инжењерство

Комерцијални пројекти на крововима ретко прате идентичне услове.

ТопФенце пружа пројектно оријентисану инжењерску помоћ укључујући:

• Анализа оптимизације баласта
• Прорачун оптерећења ветром
• ЦАД структурни распореди
• Планирање утовара контејнера
• Препоруке за инсталацију

Ова подршка помаже ЕПЦ извођачима да побољшају ефикасност пројекта уз смањење несигурности инсталације.

Могућност глобалног снабдевања за ЕПЦ и дистрибутере

За дистрибутере и велике ЕПЦ извођаче, стабилност снабдевања је веома важна.

ТопФенце подржава:

• Групне комерцијалне наруџбине
• ОЕМ/ОДМ сарадња
• Међународна испорука пројекта
• Оптимизована решења за паковање
• Подршка при постављању великих кровова

Како комерцијална кровна соларна енергија наставља да се шири широм света, решења за монтажу усмерена на инжењеринг постају све важнија за дугорочни успех пројекта.

Често постављана питања — Системи за монтажу соларних баластних система на равни кров

К1. Могу ли се соларни панели поставити на раван кров без бушења?

Да. Систем за монтажу соларног баласта на равном крову омогућава постављање фотонапонских модула без продирања у кровну мембрану. Структура користи баластну тежину и аеродинамичку стабилност уместо сидрених вијака.

К2. Колика је тежина баласта обично потребна?

Захтеви за баластом варирају у зависности од брзине ветра, висине зграде, изложености крова, угла нагиба и локалних инжењерских стандарда. Професионални прорачуни конструкције су потребни за сваки пројекат јер се услови на крововима значајно разликују.

К3. Да ли су системи за постављање баласта безбедни у регионима са тајфуном?

Баластни системи инжењерског квалитета могу безбедно да раде у регионима са јаким ветром када су правилно пројектовани. Оптимизација аеротунела, аеродинамички дефлектори, ојачање ивичне зоне и правилни прорачуни баласта су од суштинског значаја у областима подложним тајфунима.

К4. Да ли ће баластни системи оштетити кровне мембране?

Правилно дизајнирани системи користе заштитне ЕПДМ гумене јастучиће за смањење директног притиска и оштећења од трења. У поређењу са системима за продор, баластне структуре генерално пружају много мањи ризик од хидроизолације.

Које врсте кровова су погодне за баластне соларне системе?

Баластни системи се обично користе на:

• Бетонски равни кровови
• ТПО мембрански кровови
• ПВЦ кровови
• ЕПДМ кровови
• Битуменски равни кровови

Међутим, процена конструкцијског оптерећења је увек потребна пре уградње.

Зашто распореди Исток-Запад постају све популарнији?

Распореди Исток-Запад побољшавају искоришћеност крова, смањују размак редова и често смањују потражњу за баластом. За многе комерцијалне кровове, они пружају бољу укупну густину енергије и побољшани РОИ пројекта.

Закључак

Комерцијална соларна индустрија на крововима се брзо развија, а заједно са њом се мењају и очекивања система за монтажу.

Данас се систем за монтажу соларног баласта на равни кров више не посматра само као „алтернатива без бушења“. Постао је свеобухватно инжењерско решење фокусирано на:

• Водоотпорна заштита крова
• Ефикасност инсталације
• Оптимизација отпора ветра
• Дугорочна поузданост конструкције
• Смањење трошкова животног циклуса

За ЕПЦ извођаче, избор правог баластног соларног система може значајно смањити ризик пројекта уз побољшање ефикасности изградње и задовољства купаца.

За дистрибутере и власнике комерцијалних зграда, системи за монтажу инжењерског нивоа обезбеђују јачу дугорочну оперативну стабилност и мању изложеност одржавању током целог животног циклуса ПВ пројекта.

Како се имплементација соларне енергије на крововима наставља ширити у фабрикама, складиштима, логистичким центрима и индустријским објектима широм света, професионално пројектовани системи за монтажу без продора ће играти све важнију улогу у комерцијалној фотонапонској инфраструктури.

Треба вам решење за соларну монтажу баластног баластног нивоа за инжењеринг за ваш следећи кровни ПВ пројекат?

ТопФенце обезбеђује прилагођена решења за кровну соларну монтажу која не продире за глобалне ЕПЦ извођаче, дистрибутере и комерцијалне ПВ програмере.

Услуге подршке укључују:

• Оптимизација баласта специфична за пројекат
• Подршка за прорачун оптерећења ветром
• ЦАД цртежи изгледа
• ОЕМ/ОДМ производња
• Оптимизација утовара контејнера
• Глобална логистичка координација
• Технички инжењеринг консултације

Било да планирате инсталацију на крову складишта, соларни пројекат индустријске фабрике или велику комерцијалну ПВ примену, избор поузданог инжењерског партнера може направити значајну разлику у дугорочним перформансама пројекта.
