Како монтирати соларну плочу на кров?

Инсталација соларне електране може донети много користи, као што је уштеда на рачунима за струју или чак потпуно одрицање од њих.

Да бисте уживали у многим погодностима соларне енергије, прво је најисплативија опција инсталирати је на кров.

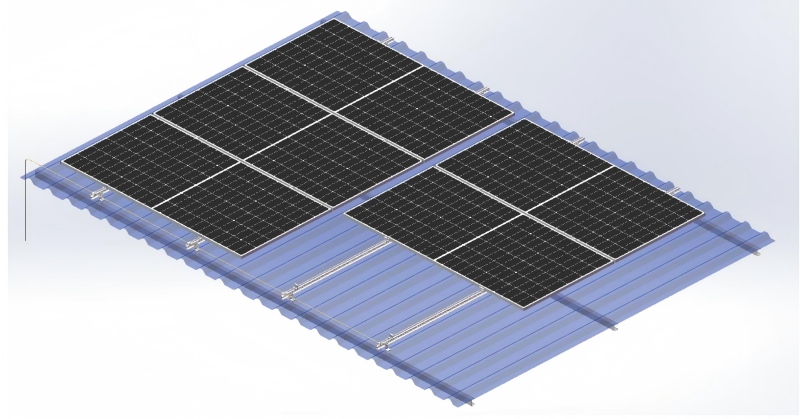

Водич за монтажу соларне плоче на кров

Од потребних компоненти и материјала до најбољих локација за уградњу и упутства за употребу корак по корак, све информације које требате знати можете пронаћи овдје. Узмите фиксну компоненту за инсталацијуЛ-стопеи водилице као пример. Компоненте потребне за уградњу фиксних соларних панела у великој мери зависе од произвођача, али су мање-више исте за било коју методу постављања соларних панела. Комплетан сет укључује компоненте, инвертерске каблове, МЦ4 конекторе, Л пинове + водилице, носаче од алуминијумске легуре, итд., И што је најважније, алате за изградњу. У овој врсти инсталационог система, потребно је да избушите рупе у спојним деловима и причврстите их на шине за инсталацију како бисте осигурали да је цела конструкција чврсто постављена на кров. Сет комплета за уградњу носача може добро испунити овај захтев за инсталацију. Друге методе уградње укључују уградњу вијака и уградњу блока притиска. Поред ових, потребно је да припремите и следеће алате: • кључ • сет квадрата • водоотпорну цераду итд.

Ово кућиште користи алуминијумске материјале са стопалима у облику слова Л и водилицама. Овај материјал има високу чврстоћу, малу тежину и отпорност на корозију. Алуминијумски материјали се лако обрађују у угаоне материјале, који су погодни за обичне алате и људе који нису толико професионални. Поред тога, алуминијум је компатибилан са оквирима већине соларних панела, тако да породице могу да их инсталирају саме без потребе да позивају професионалце.

Следе детаљни кораци инсталације:

Молимо вас да пажљиво прочитате цео овај приручник пре него што инсталирате свој кровни соларни систем.

*Строго придржавање упутстава за монтажу решења за монтажу на кров са Л-ногом ће задовољити структурне захтеве производа и бити у складу са релевантним стандардима. Приликом инсталације, обавезно се придржавајте релевантних сигурносних прописа и обратите пажњу на релевантне регионалне прописе.

Инсталатери треба да се придржавају следећих норми.

1. Поштујте све важеће локалне или националне грађевинске прописе, укључујући и оне који могу заменити овај приручник;

2. Уверите се да су производи као што су носачи погодни за специфичне инсталације и окружења инсталације;

3. Користите додатну опрему коју обезбеђује наша компанија и алате за инсталацију које носите са собом. (Наша компанија неће преузети никакву одговорност за изградњу са заменским прибором);

4. Како рециклирати: Молимо вас да пратите локалне прописе;

5. Оперативно особље: Осигурајте најмање два професионална инсталатера соларних панела;

6. Осигурати да инсталацију електричне опреме заврше професионални електричари;

7. Осигурајте безбедну инсталацију електричних компоненти низа соларних панела.

Главне карактеристике

а. Углавном се користи за кровове од челичних плочица у облику мердевина у боји које подржавају дрвене греде или челичне греде

б. Лаган дизајн, издржљив и леп, једноставан за склапање и брзу инсталацију

ц. Погодно за све врсте инсталација соларних панела без оквира на тржишту

д. Компоненте су унапред састављене у фабрици и разумно упаковане како би се уштедело време инсталације на месту

1. Опис

Овај систем користи додатке од легуре алуминијума,алуминијумске шинеи вијке од нерђајућег челика, и погодан је за кровове од челичних црепа у боји у облику мердевина које подржавају дрвене греде или челичне греде.

Пре инсталирања система, пажљиво прочитајте следећа упутства за инсталацију. И поштујте локалне законе током инсталације.

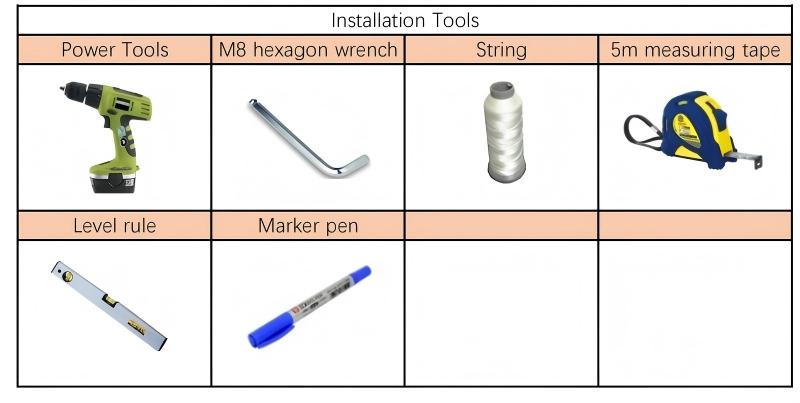

2. Алати за инсталацију

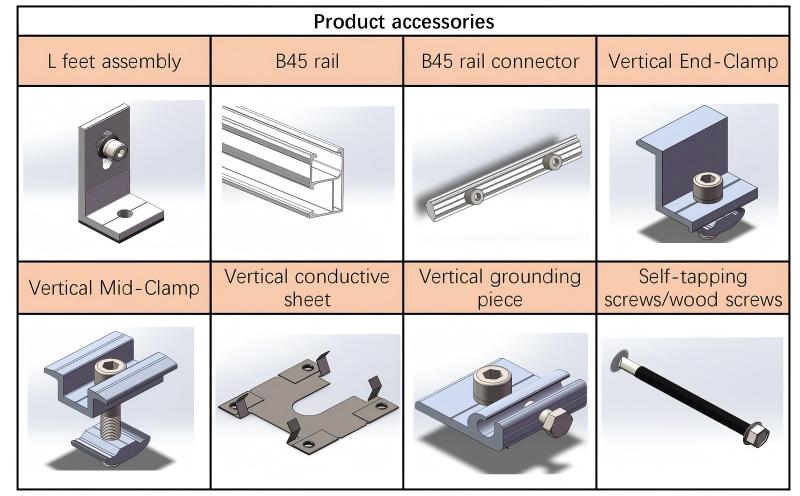

3. Додатна опрема за производе

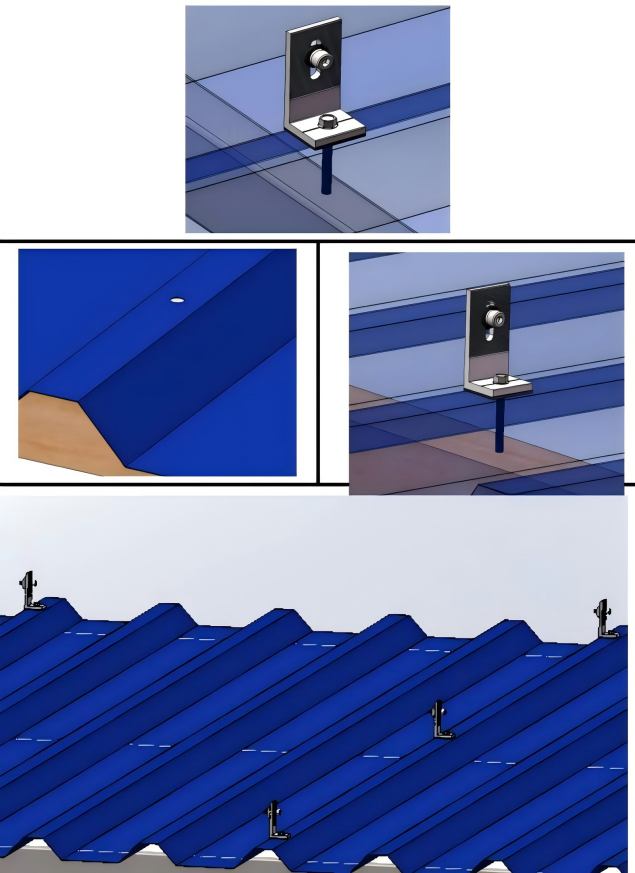

4.1 Инсталирање Л-ноге

У зависности од материјала потпорне греде, користите завртње за самобушење (носна греда је челична греда) или завртње за дрво (носна греда је дрвена греда) да бисте инсталирали и причврстили склоп Л-нога на позицији врха челичне плочице трапезоидне боје.

ПС: Ако су греде које подржавају трапезоидне челичне плочице направљене од дрвених греда, потребно је да користите алат за бушење да унапред избушите малу рупу од φ6мм у обојеним челичним плочицама како би се олакшало уметање шрафова за дрво.

Распоредите према цртежу и инсталирајте преостале склопове Л-нога користећи горњи метод.

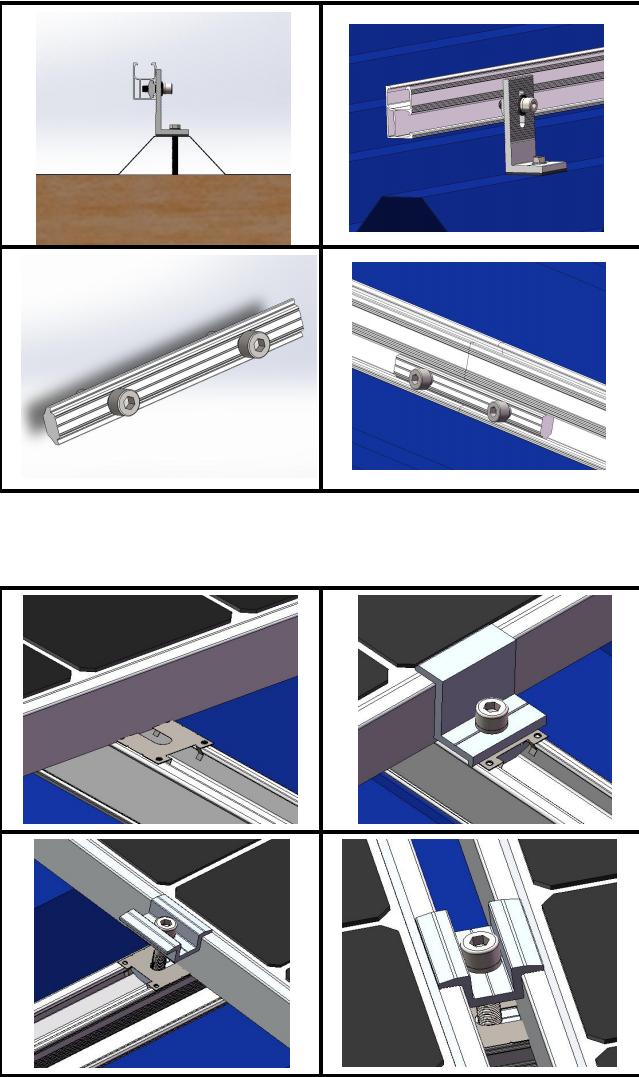

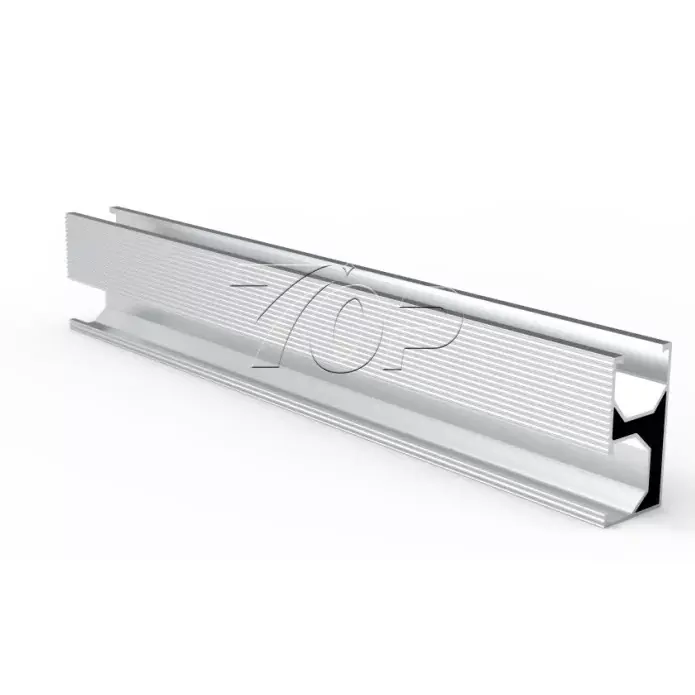

4.2 Инсталирање Б45 шине

Подесите правац ребрасте површине шине Б45 да бисте је поравнали са ребрастом површином већ инсталиране и фиксиране компоненте Л стопа, и користите М8 шестоугаони кључ да затегните шестоугаони вијак на куки да бисте закључали шину.

Инсталирајте конектор за шину на месту споја шине и користите шестоугаони кључ М8 да затегните шестоугаоне завртње на конектору шине да бисте закључали спојеве на оба краја.

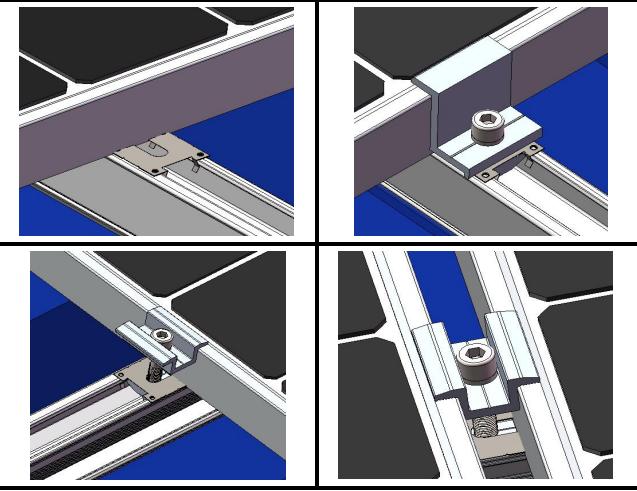

4.3 Инсталирање соларних панела

Поставите соларни панел на шину, подесите положај крајњег склопа и причврстите га крајњом стезаљком (ако је опремљен проводљивом фолијом, притисните проводни лист у отвор за шину, подесите положај и притисните један крај проводне плоче са металним оквиром соларног панела).

Након подешавања положаја средњег соларног панела, поправите га саМид-цламп(ако је опремљен проводљивом фолијом, притисните проводни лист у отвор за шину, а након подешавања положаја, користите металне оквире соларних панела са обе стране да притиснете два краја проводне плоче)

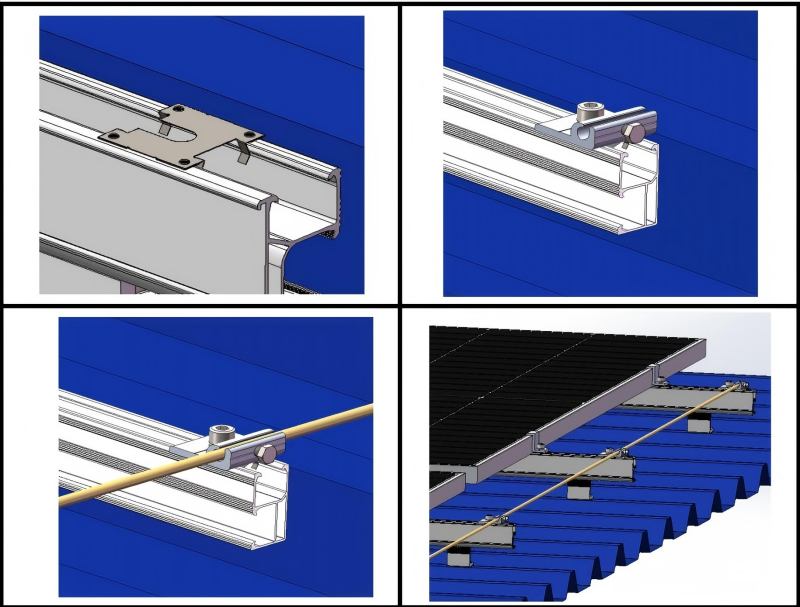

4.4 Постављање уземљења

(1) Инсталирајте проводну плочу на крају шине.

(2) Затим инсталирајте компоненту за уземљење.

(3) Инсталирајте копче за уземљење на крајевима преосталих шина.

(4) Провуците бакарну жицу кроз ове копче за уземљење, затегните шестоугаоне вијке и на крају уземљите бакарну жицу за уземљење.
