Ојачање ПВ ограде региона са јаким ветром: Инжењерски водич за ЕПЦ извођаче и инсталатере

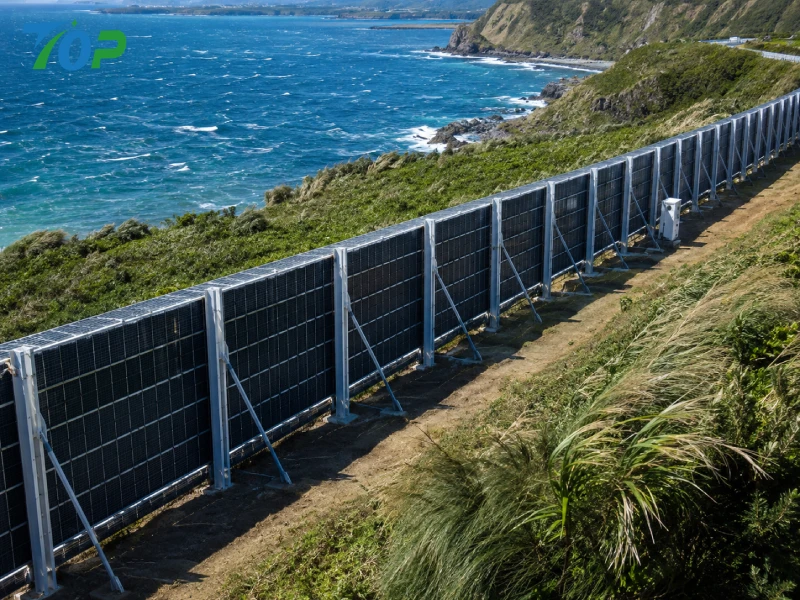

Решења за структурално ојачање за системе ПВ ограда од јаког ветра

Ојачане конструкције од легуре алуминијума у ​​односу на традиционални челик

Одабир материјала је једна од најважнијих одлука уОјачање ПВ ограде, посебно у окружењима са јаким ветром и корозивним окружењем. Традиционалне поцинковане челичне конструкције, иако су краткорочно исплативе, често пате од убрзане деградације у обалним или влажним регионима. Насупрот томе, системи од легуре алуминијума високе чврстоће нуде супериорну равнотежу између тежине, отпорности на корозију и структуралних перформанси.

Из инжењерске перспективе, легура алуминијума (обично 6005-Т5 или 6063-Т6) пружа одличну затезну чврстоћу уз значајно смањење мртвог оптерећења на основу. Ово смањење тежине директно побољшава ефикасност инсталације и смањује трошкове транспорта – кључна разматрања за ЕПЦ извођаче који управљају великим применама.

Када је упарен саПричвршћивачи од нерђајућег челика СУС304, алуминијумске конструкције формирају систем отпоран на корозију способан да издржи окружења сланог спреја преко 720 сати. У поређењу са вруће поцинкованим (ХДГ) челиком, који током времена може развити дефекте премаза, ова комбинација обезбеђује дугорочну издржљивост уз минимално одржавање.

Оптимизован дизајн стубова за отпорност на ветар

Стубови за ограду делују као примарне компоненте које носе оптерећење у било ком соларном систему ограде. У регионима са јаким ветром, неадекватан дизајн стубова је један од водећих узрока кварова конструкције. Ојачани ПВ системи ограде захтевају стубове са повећаном дебљином зида, обично ≥2,0 мм, да би се одупрли савијању и извијању под бочним оптерећењима ветром.

Једнако важно је идубина уградње. За већину апликација са јаким ветром препоручује се минимална дубина од 800 мм, мада се она може повећати у зависности од услова тла и класе ветра. Дубље уграђивање повећава отпорност на моменте превртања и силе подизања.

Напредни дизајн такође може да садржи:

• Профили стубова у облику шешира или Ц за побољшани момент инерције
• Ојачане основне плоче за бетонске системе
• Функције против ротације за спречавање торзионе нестабилности

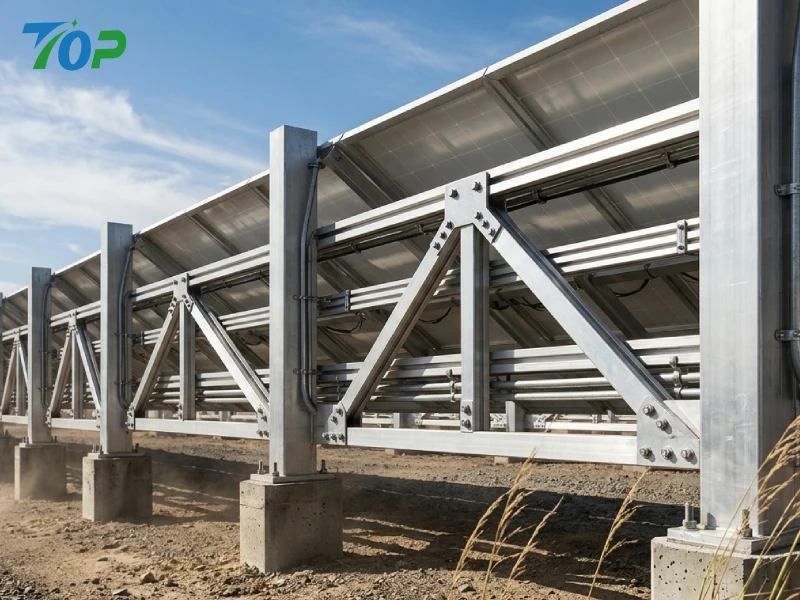

Дизајн унакрсних и троугластих арматура

Један од најефикаснијих начина за побољшање чврстоће конструкцијеПВ системи ограде отпорни на ветарје кроз попречно учвршћивање. Увођењем дијагоналних елемената, оптерећења се могу прерасподелити на више конструктивних елемената, значајно смањујући концентрацију напрезања при критичном نقاط.

Троугласта геометрија арматуре је посебно ефикасна јер претвара силе савијања у аксијалне силе, које материјали могу ефикасније да издрже. Овај приступ дизајну минимизира деформацију под притиском ветра и побољшава укупну стабилност система.

За ЕПЦ извођаче, уграђивање унапред пројектованих модула за учвршћивање такође може поједноставити инсталацију, смањујући време производње на лицу места уз одржавање инжењерске тачности.

Причвршћивачи и системи стезања високе чврстоће

Причвршћивачи се често занемарују, али они играју кључну улогу у одржавању интегритета структуре под динамичким оптерећењима ветром. У апликацијама са јаким ветром, сви завртњи, навртке и стеге треба да буду направљени одСУС304 или СУС316 нерђајући челиккако би се осигурала и чврстоћа и отпорност на корозију.

Контрола обртног момента је подједнако важна. Недовољно затегнути вијци могу временом да олабаве, док претерано затегнути причвршћивачи могу доживети замор материјала. Примена инсталације контролисане обртним моментом—обично коришћењем калибрисаних момент кључева—обезбеђује конзистентно предоптерећење на свим прикључцима.

Препоручене праксе укључују:

• Користећи подлошке против отпуштања или сигурносне матице
• Примена једињења за закључавање навоја у критичним спојевима
• Спровођење верификације момента након инсталације

Аеродинамичка оптимизација

Осим структуралног ојачања, аеродинамички дизајн игра кључну улогу у смањењу оптерећења ветром. Чврсти панели ограде могу створити значајну отпорност на ветар, што доводи до већег отпора на структурне компоненте. Насупрот томе, оптимизовани дизајни омогућавају делимичан проток ваздуха, смањујући укупно оптерећење.

Ефикасне стратегије укључују:

• Увођење контролисаног размака између панела
• Коришћење перфорираних или мрежастих система ограда
• Подешавање углова нагиба панела да би се минимизирали коефицијенти отпора

Ове оптимизације дизајна не само да побољшавају структуралне перформансе већ и смањују потребе за материјалом, доприносећи бољој исплативости и побољшаном РОИ.

Инжењеринг темеља за стабилност ПВ ограде у областима са јаким ветром

Поређење тла и бетонских темеља

Избор између побијених стубова и бетонских темеља има директан утицај на стабилност система и брзину уградње. Системи постављени на земљу се брже инсталирају и исплативији су у одговарајућим условима тла, али могу понудити ограничену отпорност у зонама екстремно јаких ветрова.

Бетонски темељи, иако су радно интензивни, пружају супериорну носивост и препоручују се за:

• Приморски региони са високом изложеношћу ветру
• Мека или песковита тла са малом носивошћу
• Пројекти који захтевају дугорочну поузданост конструкције

Утицај на стање тла (песак, глина, стеновити терен)

Карактеристике тла директно утичу на перформансе темеља. Пешчана тла, на пример, нуде лошу бочну отпорност и могу захтевати дубље уградњу или веће бетонске темеље. Глинена тла могу пружити бољу кохезију, али могу бити подложна експанзији и скупљању изазваном водом.

Стеновити терен, иако нуди високу носивост, представља изазове за уградњу који могу захтевати специјализовану опрему за бушење. За ЕПЦ извођаче, спровођење геотехничких истраживања пре уградње је од суштинског значаја за избор одговарајућег дизајна темеља.

Препоручена дубина и пречник темеља према класи ветра

Дизајн темеља мора бити усклађен са локалним класификацијама ветра. Као опште упутство:

• Зоне умереног ветра: дубина уградње 600–800 мм
• Зоне јаког ветра: дубина уградње 800–1200 мм
• Екстремне зоне ветра (склоне тајфунима): ≥1200 мм са армираним бетоном

Пречник темеља такође треба повећати пропорционално да би се одупрло силама подизања, посебно на меким земљиштима.

Технике дизајна против подизања

Силе подизања које стварају јаки вјетрови могу угрозити чак и добро дизајниране структуре ако се не ријеше правилно. Ефикасне стратегије против подизања укључују:

• Коришћење анкер вијака уграђених у бетонске темеље
• Укључује повећане основе за повећање отпорности
• Додавање земљаних сидара или спиралних шипова за додатну стабилност

Ове мере су посебно важне у приобалним регионима и регионима склоним тајфунима, где вертикалне силе ветра могу бити једнако критичне као и бочна оптерећења.

Хидроизолација и дизајн против корозије у приобалним окружењима са јаким ветром

Отпорност на слани спреј (≥720х тест стандард)

У приобалним срединама, корозија је примарни фактор који утиче на животни век система. ВисококвалитетноПВ системи ојачања оградемора проћи стандарде испитивања сланог спреја од најмање 720 сати да би се осигурала дугорочна трајност.

Овај ниво отпорности је од суштинског значаја за спречавање деградације структуре и одржавање механичких перформанси током времена.

Избор материјала: СУС304 вс СУС316 вс ХДГ челик

Избор материјала значајно утиче на отпорност на корозију:

• СУС304:Стандардна опција са одличном отпорношћу на корозију за већину окружења
• СУС316:Повећана отпорност за високо корозивна приобална или индустријска подручја
• ХДГ челик:Нижа цена, али смањена издржљивост у условима са високим садржајем соли

За Б2Б купце, одабир одговарајућег материјала осигурава оптималну равнотежу између трошкова и перформанси.

ЕПДМ заптивање и дизајн механичке компресије

Улазак воде може угрозити и структурне компоненте и електричне системе. ЕПДМ гумена заптивка, у комбинацији са механичком компресијом, обезбеђује поуздану хидроизолацију за прикључне тачке и монтажне интерфејсе.

Овај дизајн обезбеђује дугорочне перформансе заптивања чак и под термичким ширењем и скупљањем.

Дугорочна издржљивост наспрам трошкова одржавања

Док материјали вишег квалитета и стратегије ојачања могу повећати трошкове унапред, они значајно смањују учесталост одржавања и потребе замене. За ЕПЦ извођаче и дистрибутере, ово се претвара у ниже трошкове животног циклуса и побољшану профитабилност пројекта.

На крају крајева, улагање у робуснеОјачање ПВ оградерешења су стратешка одлука која повећава поузданост система, минимизира ризик и пружа супериорни РОИ у окружењима са јаким ветром.

Оптимизација ефикасности инсталације за ЕПЦ извођаче

Унапред састављене компоненте за смањење рада на лицу места

У пројектима у региону са јаким ветром, ефикасност инсталације није само брзина – она директно утиче на цену пројекта, расподелу радне снаге и изложеност ризику. Једна од најефикаснијих стратегија за побољшање ефикасности уОјачање ПВ оградесистема је употреба унапред монтираних компоненти. Пребацивањем сложених процеса монтаже са градилишта на фабрику, ЕПЦ извођачи могу значајно смањити радно време на лицу места и минимизирати људску грешку.

Унапред монтирани модули обично укључујупретходно избушене алуминијумске шине, интегрисане стезаљке, и унапред конфигурисане пост везе. Овај приступ обезбеђује доследну контролу квалитета и омогућава инсталатерским тимовима да се фокусирају на позиционирање и сидрење, а не на производњу компоненти.

За велике пројекте, ово се преводи у:

• Смањено време инсталације за 20–40%
• Мања зависност од висококвалификоване радне снаге
• Побољшана конзистентност инсталације на више локација

Модуларни дизајн ограде за бржу примену

Модуларни дизајн је кључни фактор за скалабилно постављање соларне ограде. У ојачаним фотонапонским системима ограде, модуларност омогућава да се стандардизоване компоненте користе у различитим пројектима, побољшавајући управљање залихама и смањујући сложеност набавке.

Сваки модул се обично састоји од:

• Стандардизоване димензије панела
• Уједначени интерфејси за монтажу
• Заменљиве структурне компоненте

Ова филозофија дизајна не само да убрзава инсталацију, већ и поједностављује одржавање и будуће надоградње. За дистрибутере, модуларни системи побољшавају стандардизацију СКУ-а, чинећи масовну набавку ефикаснијом и исплативијом.

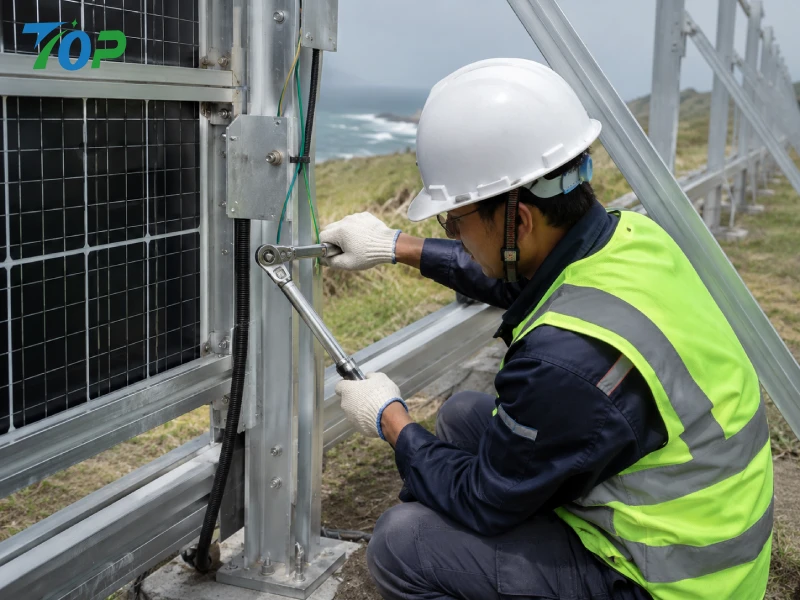

Радни ток инсталације контролисан обртним моментом

У апликацијама са јаким ветром, неправилно причвршћивање је један од најчешћих узрока квара система. Имплементација тока монтаже контролисаног обртним моментом је од суштинског значаја да би се обезбедио интегритет структуре и дугорочна поузданост.

Најбоље праксе укључују:

• Коришћење калибрираних момент кључева за све критичне везе
• Дефинисање спецификација обртног момента на основу врсте материјала и величине завртња
• Евидентирање вредности обртног момента као дела документације за обезбеђење квалитета

Овај ниво контроле процеса је посебно важан за пројекте који захтевају сертификацију или инспекцију треће стране, јер обезбеђује следљивост и обезбеђује усклађеност са инжењерским стандардима.

Уобичајене грешке при инсталацији које треба избегавати у областима са јаким ветром

Чак и са висококвалитетним материјалима, неправилна инсталација може угрозити ефикасностОјачање ПВ ограде. Уобичајене грешке укључују:

• Недовољна дубина уградње
• Игнорисање варијабилности тла широм локације
• Недоследна примена обртног момента на причвршћивачима
• Неправилно поравнање доводи до неравномерне расподеле оптерећења

Избегавање ових проблема захтева комбинацију одговарајуће обуке, стандардизованих процедура и надзора на лицу места. За ЕПЦ извођаче, улагање у едукацију инсталатера може значајно смањити прераде и потраживања у гаранцији.

Поређење: Стандардна ПВ ограда наспрам Ојачаних ПВ система ограда са јаким ветром

Поређење чврстоће конструкције

Стандардни ПВ системи ограде су типично дизајнирани за умерене услове околине и можда не узимају у обзир екстремна оптерећења ветром. Насупрот томе, ојачани системи су пројектовани са већим безбедносним маргинама, дебљим материјалима и оптимизованом структурном геометријом.

Ово резултира значајно побољшаном отпорношћу на савијање, подизање и замор под цикличним оптерећењем ветром.

Поређење времена инсталације

Иако ојачани системи могу изгледати сложенији, њихов модуларни и унапред монтирани дизајн често резултира бржим временом инсталације у поређењу са традиционалним системима који захтевају опсежна подешавања на лицу места.

За ЕПЦ извођаче ово значи краће временске рокове пројекта и смањење трошкова рада.

Трошкови животног циклуса (ЛЦОЕ утицај)

Из финансијске перспективе, избор између стандардних и ојачаних система има директан утицај на нивелисану цену енергије (ЛЦОЕ). Иако ојачани системи укључују веће почетне инвестиције, они нуде:

• Нижи трошкови одржавања
• Смањено време застоја
• Дужи век трајања система

Ови фактори доприносе предвидљивијем и повољнијем РОИ током животног циклуса пројекта.

Учесталост одржавања и стопа кварова

Стандардни системи у областима са јаким ветром често захтевају честе инспекције и поправке, повећавајући оперативне трошкове. С друге стране, ојачани ПВ системи ограде су дизајнирани за издржљивост, што резултира нижим стопама кварова и смањеном учесталошћу одржавања.

Ова поузданост је посебно важна за комуналне пројекте где застоји могу довести до значајног губитка прихода.

Препоруке за професионалну инсталацију за пројекте ПВ ограда од јаког ветра

Успешна имплементацијаОјачање ПВ оградесистеми у окружењима са јаким ветром захтевају комбинацију инжењерске прецизности и практичне стручности за инсталацију. На основу најбољих пракси у индустрији, ЕПЦ извођачи треба да усвоје следеће препоруке:

• Спроведите детаљне процене оптерећења ветром специфичне за локацију пре пројектовања
• Изаберите сертификоване материјале као што су СУС304/СУС316 нерђајући челик и компоненте тестиране ТУВ
• Обезбедите правилан дизајн темеља на основу услова тла и ветра
• Имплементирајте процесе монтаже контролисане обртним моментом
• Извршите структурне прегледе након инсталације и провере квалитета

Савети:За сложене пројекте са јаким ветром, партнерство са искусним произвођачем може значајно смањити инжењерски ризик. Контактирајте наш технички тим за прилагођену подршку дизајну, структурне прорачуне и решења за оптимизацију специфичних за пројекат.

Разматрања о масовној набавци за дистрибутере и ЕПЦ купце

Стандардизација и компатибилност инвентара

За дистрибутере и велике ЕПЦ фирме, стандардизација производа је неопходна за ефикасно управљање залихама. МодуларниОјачање ПВ оградесистеми са заменљивим компонентама омогућавају бољу контролу залиха и смањују потребу за прилагођавањем специфичним за пројекат.

Захтеви за сертификацију (ТУВ, ИСО, следљивост материјала)

Сертификација игра кључну улогу у обезбеђивању квалитета и усклађености производа. Купци би требало да дају приоритет добављачима који обезбеђују:

• ТУВ сертификат за структурне компоненте
• ИСО сертификовани производни процеси
• Потпуна документација о следљивости материјала

Ови сертификати не само да осигуравају поузданост, већ и олакшавају одобравање пројеката и финансирање.

Оптимизација трошкова у набавкама великих размера

Куповина на велико нуди значајне предности у погледу трошкова, али захтева пажљиво планирање. Кључне стратегије укључују:

• Обједињавање поруџбина за постизање количинских попуста
• Одабир стандардизованих компоненти за смањење сложености СКУ-а
• Координација логистике како би се минимизирали трошкови транспорта

Логистика и паковање за велике пројекте

Ефикасно паковање и логистика су критични за заштиту материјала током транспорта и обезбеђивање несметаног руковања на лицу места. Висококвалитетни добављачи обезбеђују оптимизована решења за паковање која смањују ризик од оштећења и побољшавају ефикасност истовара.

Зашто одабрати ТОПФЕНЦЕ Солар за свог произвођача ПВ ограда

Као специјализовани произвођач фотонапонских система за монтажу и ограде, ТОПФЕНЦЕ СОЛАР испоручује пројектована решења прилагођена окружењима са јаким ветром. Са напредном технологијом екструзије алуминијума и могућностима прецизне производње, компанија обезбеђује системе високих перформанси дизајниране за издржљивост и ефикасност.

Кључне предности укључују:

• Комплетан портфолио производа за различите потребе пројекта
• Доказани учинак у приобалним инсталацијама и инсталацијама са јаким ветром
• Снажне могућности истраживања и развоја са патентираним конструкцијским дизајном
• Поуздан глобални ланац снабдевања за велике ЕПЦ пројекте

Комбиновањем инжењерске експертизе са производном изврсношћу, ТОПФЕНЦЕ Солар подржава ЕПЦ извођаче и дистрибутере у испоруци поузданих соларних пројеката са високим РОИ.

Често постављана питања: Пројектовање и набавка ПВ система ограде од јаког ветра

П1 Коју брзину ветра могу да издрже ојачане ПВ ограде?

У зависности од дизајна и материјала, ојачани системи могу да издрже брзине ветра веће од 40–60 м/с када су правилно пројектовани и инсталирани.

К2 Да ли је алуминијум довољно јак за окружења са јаким ветром?

Да. Легуре алуминијума високог квалитета пружају одличне односе чврстоће и тежине и, када су правилно дизајниране, могу надмашити традиционални челик у многим применама.

П3 Колико дубоко треба поставити стубове ограде?

Типично 800–1200 мм, у зависности од услова тла и захтева за оптерећење ветром.

П4 Које сертификате треба да захтевам од добављача?

Потражите ТУВ сертификат, ИСО стандарде производње и документацију о следљивости материјала.

П5 Како смањити време инсталације без угрожавања безбедности?

Користите модуларне, унапред монтиране системе и примените стандардизоване процедуре уградње са контролом обртног момента.

П6 Који је типичан животни век у приобалном окружењу?

Са одговарајућим материјалима и ојачањем, системи могу трајати 20-25 година или више уз минимално одржавање.

П7 Да ли ојачане ПВ ограде могу смањити трошкове одржавања?

Да. Повећана издржљивост и стабилност структуре значајно смањују потребу за поправкама и прегледима.

П8 Како одабрати између материјала СУС304 и СУС316?

СУС304 је погодан за већину окружења, док се СУС316 препоручује за високо корозивна обална или индустријска подручја.

Закључак: Инжењерска поузданост подстиче дугорочни РОИ

У регионима са јаким ветром,Ојачање ПВ ограденије само побољшање дизајна – то је основни захтев за осигурање безбедности, издржљивости и финансијских перформанси система. Интеграцијом напредних материјала, оптимизованог структуралног дизајна и прецизних пракси инсталације, ЕПЦ извођачи могу значајно смањити ризик и побољшати резултате пројекта.

На крају, успех било ког пројекта соларне ограде зависи од холистичког приступа који балансира инжењерску строгост са практичном ефикасношћу. Улагање у ојачане системе данас осигурава стабилне перформансе, ниже трошкове животног циклуса и веће поврате у годинама које долазе.
