Систем за монтажу кровне куке за плочице

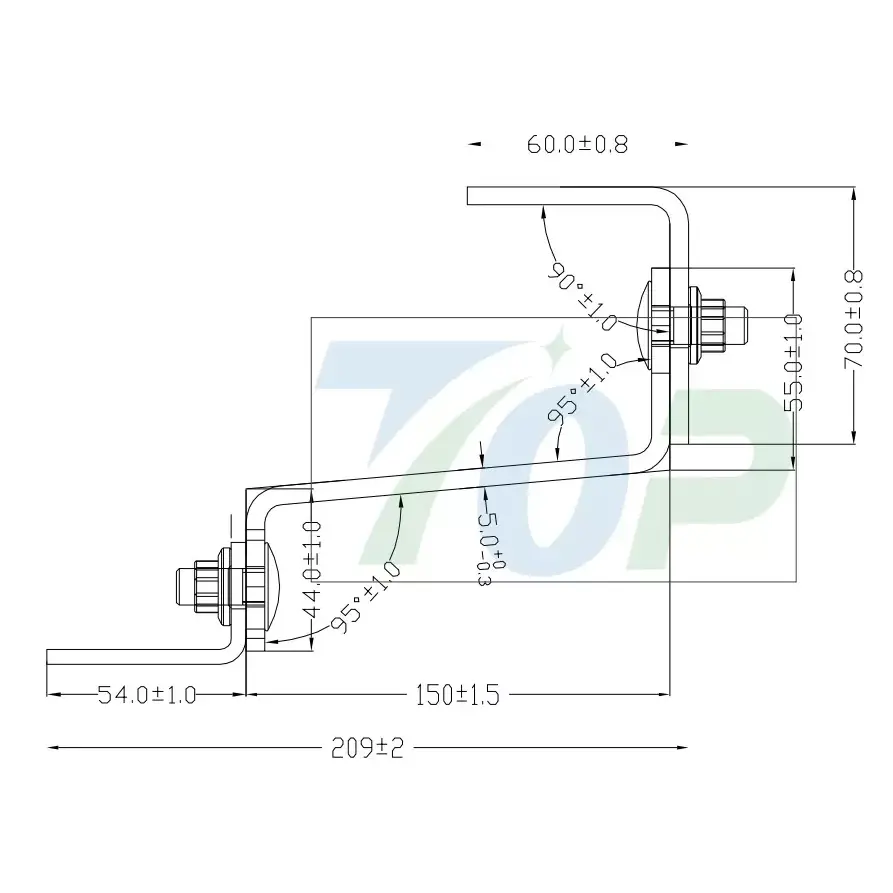

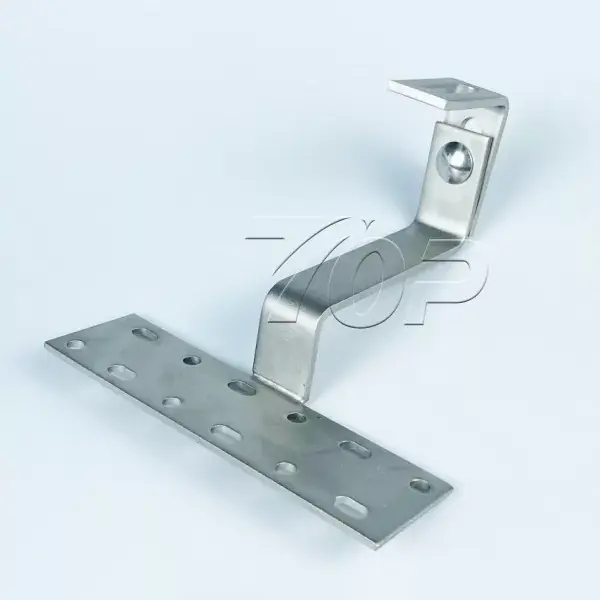

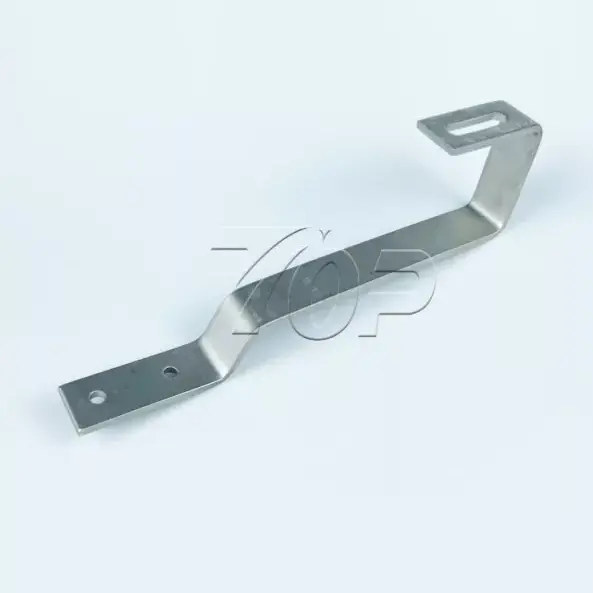

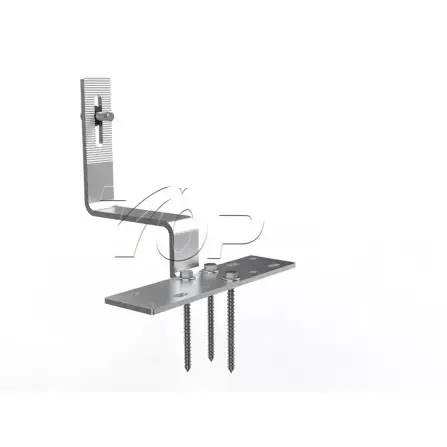

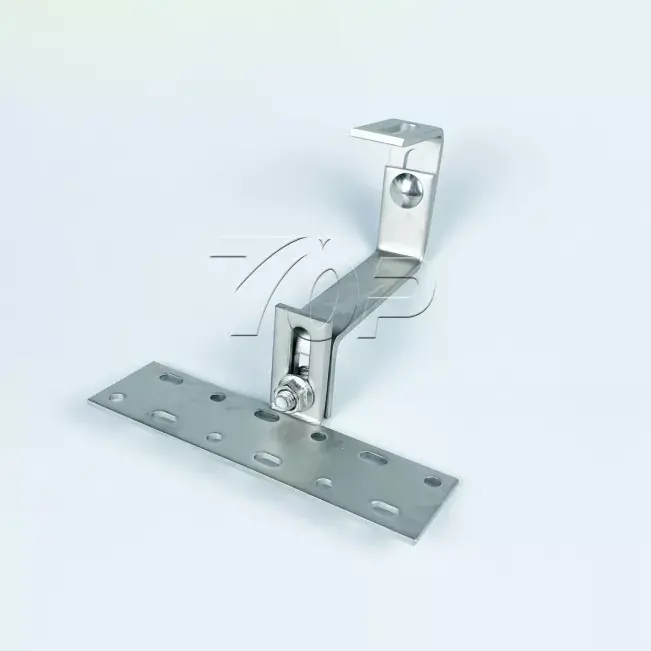

Тражите поузданог произвођача и добављача у Кини? Не тражите даље! Топфенцесолар је водећа фабрика која нуди висококвалитетни систем за монтажу кровних кука. Топфенцесолар дизајн кровне куке, део бр.: ТФ-АХК-Х12 је двовисински подесив дизајн, нерђајући челик дебљине 5мм дужине од 120-150мм.

Технички услови:

1. Пролази заваривања су равномерно густи, са прелепом површином, без подрезивања, пукотина или рупа, итд.

2. Секције су равне без оштре ивице, оштрог угла или ивица итд.

3. Неидентификована толеранција се примењује према М степену (ГБ/Т 1804-2000).

4. Нема ознаке за прави угао.

5.Површинска обрада се врши према захтевима купца.

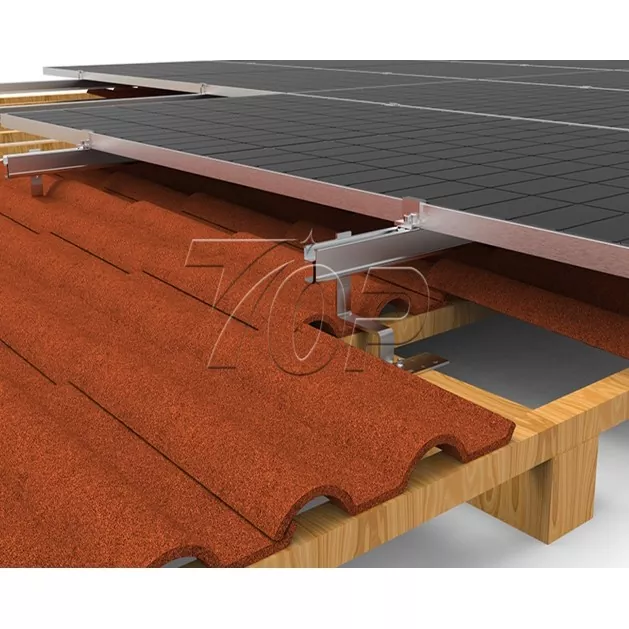

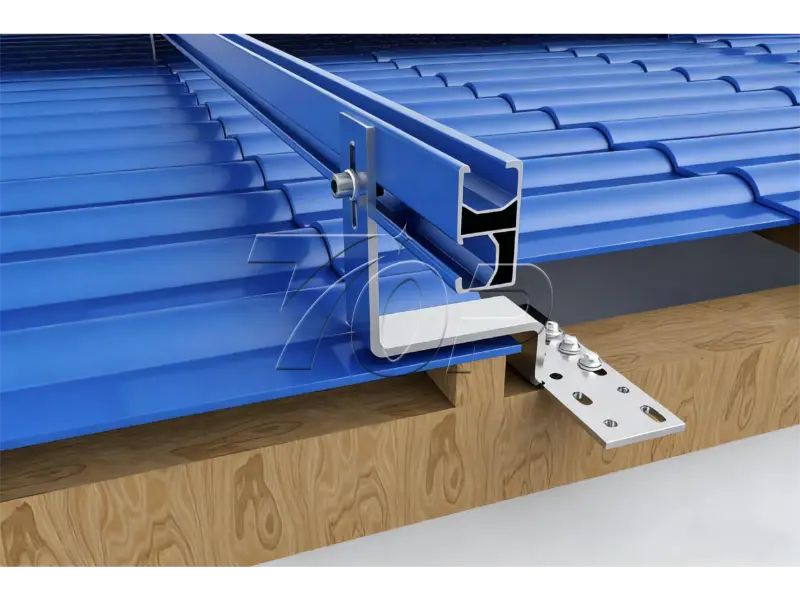

Different from traditional ground mounting, the rooftop mounting solution is effectively increasing the utilization rate of solar power. Tile Roof Hook Mounting System from Topfencesolar is popular used in residential and commercial solar power station. Решење коришћењем специјалног облика куке дизајниране на основу крова од црепа, постављањем на кровну дрвену греду, облик савијања тела куке је 100% лепљење без додира на кров без оштећења црепа. And this design could keep the original roof safely without penetration on the roof and reduce the minmum risk of water leaking.

Материјал:

Дизајни Топфенцесоларног кровног система за монтажу кука се углавном састоје од нерђајућег челика, задржавамо висок квалитет и дуготрајну употребу са преко 25 година коришћења услуге. Материјал је нерђајући челик СУС304. And system combining using Al6005-T5 aluminum rails to strongly supports solar panels on the roof.

Површинска обрада шине за ову куку: алуминијум са ≥15 μм елоксирајућом обрадом површине.

Перформансе: одржавају алуминијумске конструкције одличном антикорозивном примену у различитим религијама, па чак иу компликованом климатском окружењу.

Сертификати: Топфенцесолар кука је у складу са СГС/ЦЕ/ТУВ и квалитет производње задовољава СГС стандард.

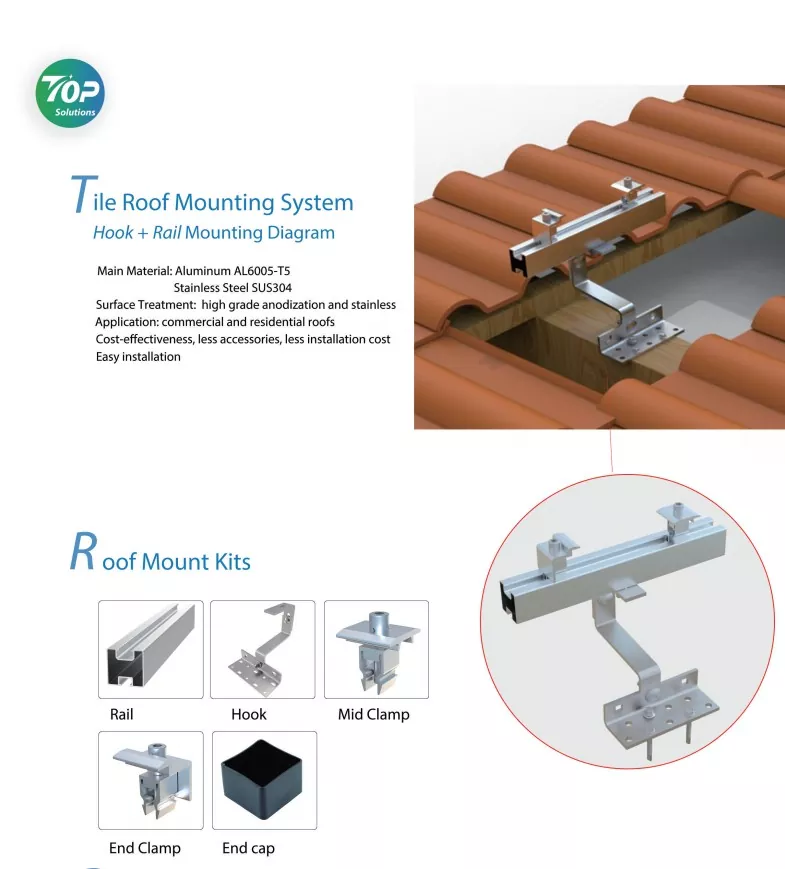

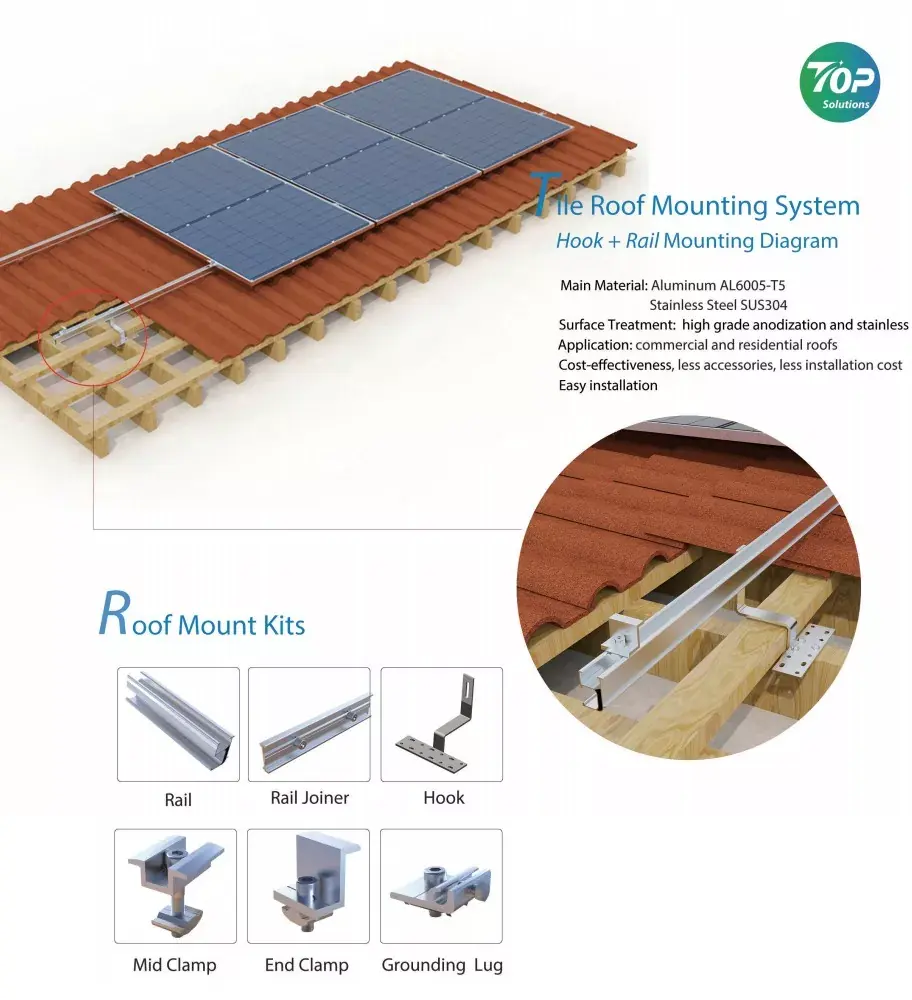

Компоненте кровних кука од црепа:

Треперење: гума

Рука куке: челик СУС304

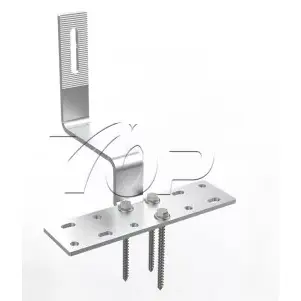

Причвршћивачи: шрафови/ игла са самонавојним навојем

Обујмице за шину: средња стезаљка/крајња стезаљка

Предности:

Предности ове брзе уградње Топфенцесолар кровних кука су у томе што се брзо монтира уз најниже трошкове и минимално мења оригиналну структуру крова. Дакле, овај систем за монтажу на куку има високу естетску привлачност да се уклопи са кровом.

Такође имамо опције црне боје које су такође познате на европском тржишту.

Апликација одговара систему за монтажу на кров соларних панела. Детаљни модел укључује носаче за монтажу кука за соларне плочице + монтажу на алуминијумске шине.

Кораци инсталације:

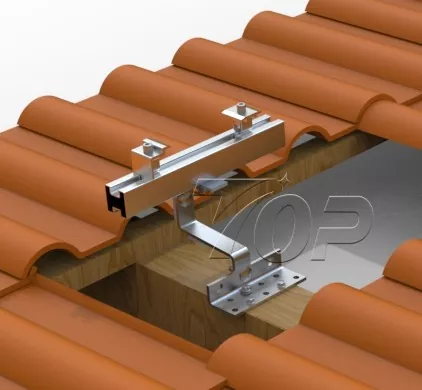

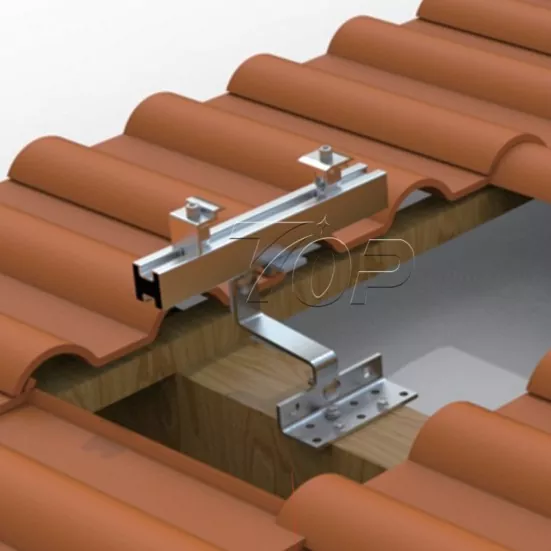

Први корак: Комплетна структура система на крову од црепа помоћу шрафова или вијака причвршћује куку за шину на дрвену греду крова.

Други корак: Монтажа Топфенцесолар алуминијумских шина на куке, различите шине се повезују заједно са шинским конекторима.

Third steps: Once all the roof hooks are ready and aluminum rails fastened on it, preapre to mount the solar panels. Пре монтирања фотонапонских панела, потврдите распоред панела са инжењерским тимом Топфенцесолар да бисте завршили инсталацију вертикалне или пејзажне оријентације. Затим поставите ПВ панеле у 1 ред са 4-14 или више панела по једном сету, или два панела у једном реду, 4-20 јединица соларних панела у једној колони на шинама. The row and column panel quantity depending on the roof size and sunshine facing side. О професионалним детаљима како да дизајнирате распоред соларних панела на вашем крову и који капацитет снаге ваш кров може да инсталира на крову, можете консултовати од ТОПрфенце тима енергетских инжењера.

Четврти корак: Повезивање соларних панела на алуминијумске шине са Топфенцесолар Мид-цлмапс-има и завршити са Енд-цлмапс-има ради безбедне безбедности ових соларних панела на крововима од црепа.

Фактори утичу на пројектовање структуре и монтажу соларних панела:

1. Величина крова - одлучује о капацитету снаге колико велики можете да инсталирате на своју зграду.

2. The Type of roof: different roof types have different mounting solutions. Кровни кров од црепа бирајући куке са шинама једно је од најбољих решења, нижа цена, висока чврстоћа носача соларних панела и лагана конструкција добра за сигурност оптерећења крова. Али као метални кров, или бетонски кров, потребно је да изаберете Л стопе + шину конструкцију или баластне системе, итд. Молимо консултујте Топфенцесолар инжењерски тим.

3. Димензије соларних панела и снага сваког панела. То је повезано са оптерећењем конструкције.

4. Брзина ветра. Структура система за монтажу куке на крову мора бити довољно чврста да издржи ветар од 2м/с до 70м/с (просечна брзина ветра рачуна се са 3 секунде стандардно).

5. Материјал конструкције: тренутно су челик и алуминијум најчешће и најпознатији који се користе у монтажним конструкцијама, за кровну конструкцију морате одабрати лагани материјал, тако да је најбоља опција идите у Алмуминун. From Topfencesolar, the solar Aluminum Al6005-T5 is higher quality rather than the market.

Предности

1. Топфенцесолар дизајниране кровне куке са нагнутим плочицама за соларни систем за монтажу су дизајн који се лако монтира, мање носача, брза инсталација.

2. Наши комплети кровних кука имају висококвалитетни процес анодизације и нерђајући површински третман. Подржава дуготрајну употребу.

3. Оптимизовани дизајн са мање додатне опреме је нижи трошак. На локацијама је потребно само мање инсталационих радова да би се смањили трошкови инсталације.

4.Топфенцеолар има низ различитих типова кука опција подршке подесивих за сусрет са разним крововима од црепа и покривање Немачке, Пољске, Аустрије, Шпаније или Јапана, Индонезије, итд. тржишта.

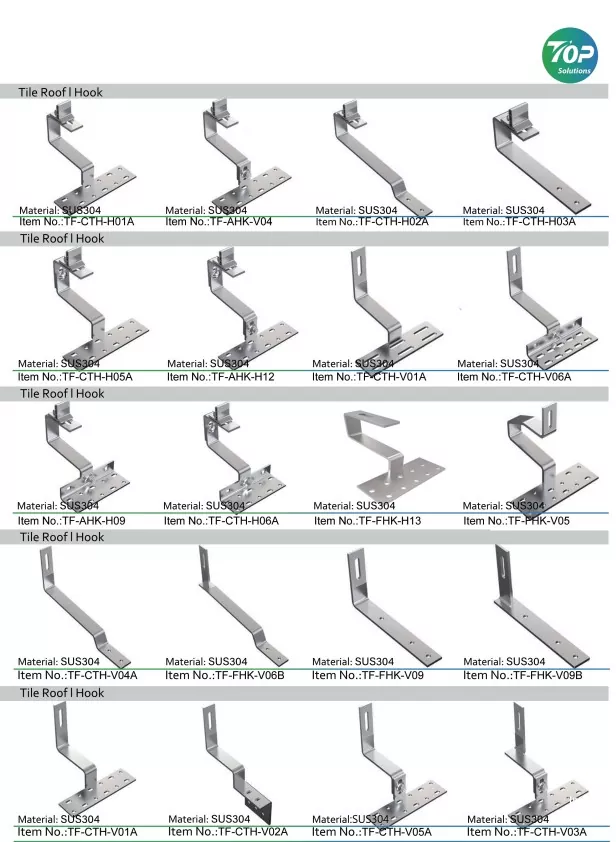

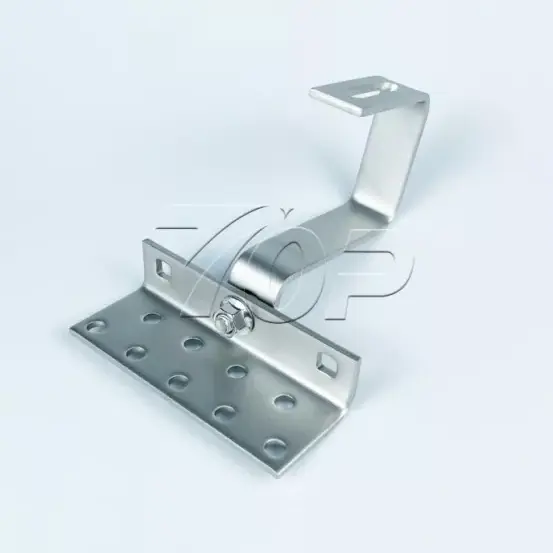

Више опција различитих облика и врста кука:
