Вертикални двослојни соларни систем: Тајна 30% већег коришћења земљишта

Зашто је ефикасност земљишта сада критичан КПИ за соларне пројекте

Како се глобално коришћење соларне енергије убрзава, једно ограничење постаје све критичније у комуналним, комерцијалним и дистрибуираним енергетским пројектима:доступност земљишта. У регионима велике густине, као што су Европа, Јапан и југоисточна Азија, трошкови земљишта су порасли, издавање дозвола је постало сложеније, а конкурентни приоритети коришћења земљишта – као што су пољопривреда, инфраструктура и урбани развој – се интензивирају.

За програмере, ЕПЦ извођаче и власнике имовине, питање више није само колико енергије асоларни системможе произвести, али колико ефикасно се та енергија може произвести по јединици земљишта. Ова смена је пораслаефикасност коришћења земљишта соларнакао основни индикатор перформанси поред традиционалних метрика као што су ЛЦОЕ (нивелисани трошак енергије) и принос система.

Конвенционалносистеми постављени на земљу, типично дизајниран са нагнутим низовима окренутим према југу (на северној хемисфери), захтевају значајан размак између редова како би се спречило сенчење међу редовима. Иако ова конфигурација максимизира хватање зрачења током вршних сати, она сама по себи ограничава коришћење земљишта. Као резултат тога, велики делови пројектног земљишта остају недовољно искоришћени.

За решавање овог изазова, нова генерација решења за монтажу добија на снази:вертикални двослојни соларни систем за монтажу. Промишљањем оријентације модула и коришћењем бифацијалне технологије, овај систем нуди убедљив приступ повећању густине енергије уз истовремено омогућавање примене на земљишту двоструке намене.

У овом свеобухватном водичу ћемо истражити како функционишу вертикални бифацијални системи за соларну монтажу, зашто могу повећати искоришћеност земљишта до 30% и како стварају нове могућности у пољопривредним, индустријским и инфраструктурно интегрисаним соларним пројектима.

Шта је вертикални бифацијални соларни систем за монтажу?

A вертикални двослојни соларни систем за монтажује иновативна фотонапонска (ПВ) структура у којој су соларни модули инсталирани у вертикалној оријентацији—обично поравнати дуж осе исток-запад—а не под фиксним углом нагиба. Ова конфигурација омогућава обема странама бифацијалног модула да хватају сунчеву светлост током целог дана, омогућавајући производњу енергије из директног и рефлектованог зрачења.

За разлику од традиционалних система који дају приоритет једном оптималном углу нагиба, вертикалне структуре за монтажу соларних панела фокусирају се на максимизирањеукупан принос енергије по површини земљиштаа не вршни излаз по панелу. То их чини посебно ефикасним у окружењима са ограниченим земљиштем.

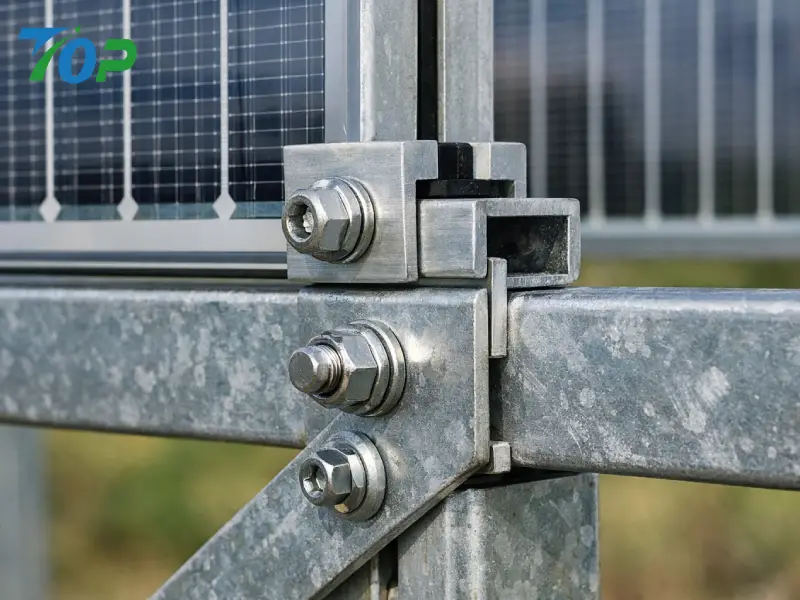

Основне компоненте система за вертикалну соларну монтажу

Типичнобифацијална соларна монтажна конструкцијау вертикалној конфигурацији укључује следеће компоненте:

• Колоне подршке:Обично су направљени од поцинкованог челика или алуминијума, дизајнирани да издрже оптерећења ветра и стрес околине.
• Стеге модула:Специјализоване стезаљке за причвршћивање бифацијалних модула без ометања експозиције са задње стране.
• Систем темеља:Опције укључују забијене шипове, шрафове за земљу или бетонске темеље у зависности од услова тла.
• Електрична интеграција:Оптимизовано вођење каблова како би се минимизирало сенчење и осигурала безбедност система.
• Дизајн размака:Смањени размак редова у поређењу са нагнутим системима, доприносећи већој ефикасности коришћења земљишта.

У многим апликацијама, вертикални системи су такође интегрисанисоларни систем оградедизајна, који служе двострукој намени као што су безбедност периметра и производња енергије. Ова двострука функционалност додатно побољшава њихову вредност.

Бифацијална технологија: Кључни алат

Ефикасност вертикалних система у великој мери зависи од бифацијалних фотонапонских модула. За разлику од монофацијалних панела, бифацијални модули могу да хватају сунчеву светлост и на предњој и на задњој страни, повећавајући укупну излазну енергију. На појачање на задњој страни утичу фактори као што су албедо тла, висина модула и размак између редова.

Студије су показале да бифацијални модули могу да испоруче 5% до 30% додатне енергије у поређењу са традиционалним модулима, у зависности од услова околине (Цуевас ет ал., 2019). Када се комбинује са вертикалном монтажом, ова предност постаје још значајнија због уравнотежене експозиције исток-запад.

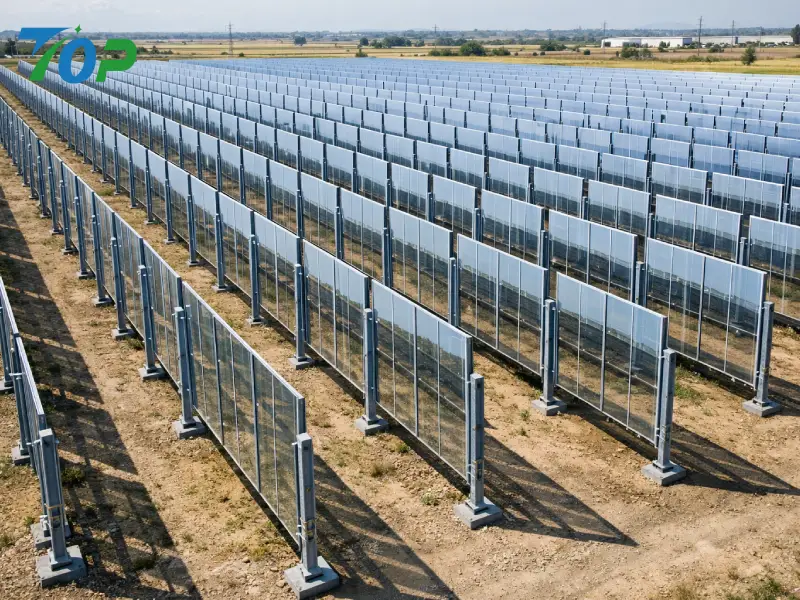

Како вертикални бифацијални системи повећавају искоришћеност земљишта за 30%

Једна од најупечатљивијих предности вертикалних бифацијалних система је њихова способност да значајно побољшају ефикасност коришћења земљишта. Иако тачан проценат може да варира у зависности од дизајна пројекта и локације, многе инсталације извештавају до30% већа искоришћеност земљиштау поређењу са конвенционалним нагнутим системима.

Ово побољшање се постиже комбинацијом структуралног дизајна, дистрибуције енергије и просторне оптимизације.

Смањени размак редова и компактан распоред

Традиционални нагнути системи захтевају довољан размак између редова како би се избегло сенчење, посебно током зимских месеци када је сунце ниже на небу. Овај размак може представљати значајан део укупне употребе земљишта.

Насупрот томе, вертикални системи за монтажу соларних панела доживљавају минимално сенчење међу редовима због своје усправне оријентације. Као резултат, редови се могу поставити ближе један без значајног губитка енергије. Ово омогућава програмерима да инсталирају више капацитета у оквиру истог отиска земљишта.

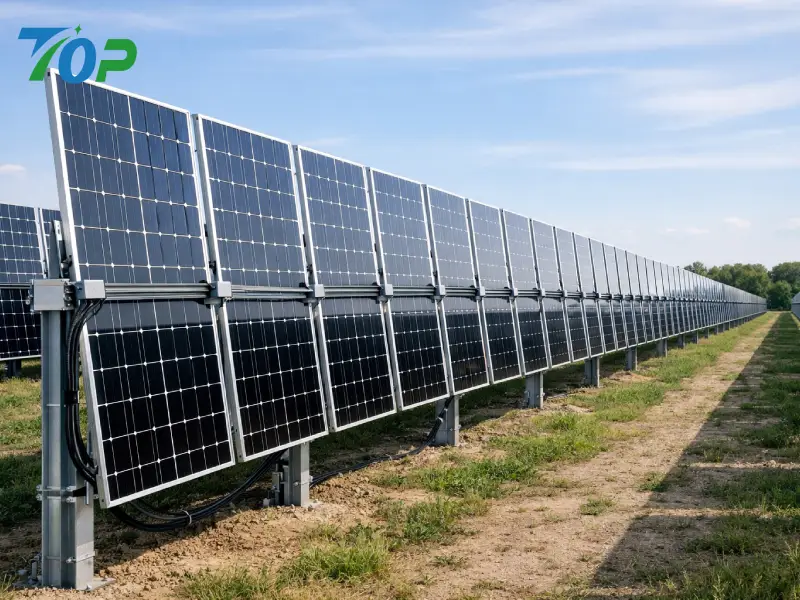

Профил производње енергије Исток-Запад

Вертикални системи су обично оријентисани дуж осе исток-запад, омогућавајући модулима да ухвате сунчеву светлост и током јутарњих и поподневних периода. Ово доводи до равномерније распоређене криве производње у поређењу са традиционалним системима, чији врхунац достиже у подне.

Шири производни прозор не само да побољшава компатибилност мреже већ и побољшава густину енергије по јединици земљишта. Ова карактеристика је посебно драгоцена на тржиштима са ценама електричне енергије по времену коришћења.

Минимизирана ограничења у односу на покривеност земље

ТхеКоефицијент покривености тла (ГЦР)је кључни параметар у дизајну соларног пројекта, који представља однос површине модула и укупне површине земљишта. Вертикални системи омогућавају већи ефективни ГЦР без угрожавања перформанси, чиме се повећава укупан инсталирани капацитет на датој локацији.

Поређење са традиционалним нагнутим системима

Да бисте боље разумели предности, размотрите следеће поређење:

• Коришћење земљишта:Вертикални системи захтевају мањи размак, омогућавајући већу густину капацитета.
• Енергетски профил:Избалансиранији излаз током дана у односу на подневни врхунац.
• Приступ за одржавање:Лакши приступ између редова захваљујући усправној структури.
• Акумулација прашине:Смањено запрљање због вертикалне оријентације.

Док традиционални системи могу постићи нешто већу максималну ефикасност по панелу, вертикални бифацијални системи често надмашују у погледуукупна енергија произведена по хектару, што је релевантнија метрика у пројектима ограниченим земљиштем.

Кључни сценарији примене где вертикални системи пружају максималну вредност

Флексибилност вертикалних двослојних соларних система чини их погодним за широк спектар примена. Међутим, њихове предности су посебно изражене у сценаријима где су ефикасност земљишта, функционалност двоструке намене и оперативна флексибилност критични.

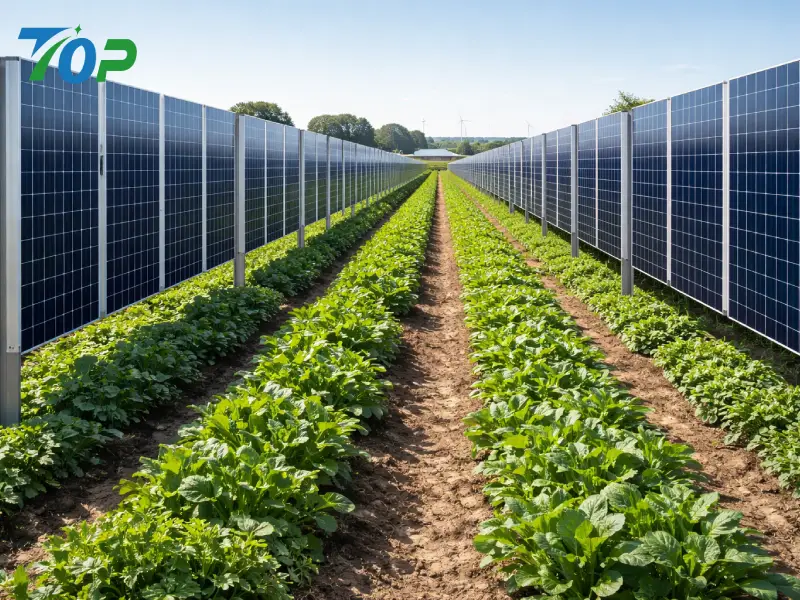

Агриволтаика: Омогућавање двоструке употребе земљишта

Агриволтаицс—интеграција пољопривреде и производње соларне енергије — један је од најбрже растућих сегмената у сектору обновљиве енергије. Вертикални системи су посебно погодни за ову примену јер заузимају минималан простор на земљи и дозвољавају сунчевој светлости да допре до усева између редова.

За разлику од нагнутих система који могу да бацају велике сенке, вертикалне инсталације стварају уске шаре сенчења које се крећу током дана. Ово динамично сенчење може чак имати користи за одређене усеве смањењем топлотног стреса и испаравања воде (Баррон-Гаффорд ет ал., 2019).

Комбиновањем производње енергије са пољопривредном продуктивношћу, вертикални системи омогућавају власницима земљишта да постигну веће укупне поврате без жртвовања примарне употребе земљишта.

Индустријски и комерцијални системи соларних ограда

У индустријским парковима, логистичким центрима и инфраструктурним пројектима, земљиште се често додељује за ограђивање периметра, а не за производњу енергије. Асоларни систем оградетрансформише ову пасивну границу у активно енергетско средство.

Вертикалне двослојне монтажне структуре могу се интегрисати директно у системе ограда, обезбеђујући:

• Безбедност периметра
• Производња електричне енергије
• Ефикасно коришћење земљишта

Овај приступ је посебно атрактиван за објекте са ограниченим кровним простором или строгим прописима о коришћењу земљишта.

Региони са високим трошковима земљишта

На тржиштима где су цене земљишта високе, а простор ограничен, максимизирање производње енергије по квадратном метру је од суштинског значаја. Вертикални системи нуде практично решење повећањем густине инсталације без потребе за додатним откупом земљишта.

То их чини идеалним за:

• Урбани и приградски соларни пројекти
• Инфраструктурни коридори (путеви, железница)
• Комерцијалне и индустријске зоне

Како оскудица земљишта наставља да обликује економију соларног пројекта, вертикални бифацијални системи су позиционирани да постану главно решење, а не ниша алтернатива.

Анализа РОИ: Да ли је вертикална бифацијална соларна вредно тога?

За доносиоце одлука који процењују соларне инвестиције, само техничке иновације нису довољне — финансијски учинак на крају одређује одрживост пројекта. Тхевертикални двослојни соларни систем за монтажупредставља другачији економски модел у поређењу са конвенционалним системима, где се фокус помера са максимизирања ефикасности панела на максимизирањеизлаз енергије по јединици земљишта.

Да бисте правилно проценили вредност, неопходно је проценити више финансијских димензија, укључујући капиталне издатке (ЦАПЕКС), оперативне трошкове (ОПЕКС), принос енергије и дугорочне метрике поврата као што су ИРР и период отплате.

ЦАПЕКС у односу на цену земљишта

Вертикални системи могу имати нешто веће структуралне трошкове због ојачаних дизајна који подносе повећана оптерећења ветром и захтевају специјализоване компоненте за монтажу. Међутим, ово повећање трошкова се често компензује значајним уштедама у куповини земљишта или закупу.

У регионима са високим трошковима, земљиште може чинити 20%–40% укупних трошкова пројекта (Међународна агенција за обновљиву енергију [ИРЕНА], 2022). Побољшањемефикасност коришћења земљишта соларна, програмери могу да смање потребан отисак земљишта уз одржавање или чак повећање инсталираног капацитета.

Ова промена ствара повољан биланс трошкова:

• Веће структурне инвестиције
• Нижи трошкови стицања земљишта
• Повећана густина прихода по хектару

Енергетски принос и бифацијални добитак

Иако вертикални системи могу да произведу нешто нижу вршну снагу у поређењу са системима са оптималним нагибом, њихов укупан годишњи принос може бити конкурентан због бифацијалних добитака и продужених периода производње.

Бифацијални модули могу постићи повећање енергије у распону од 10% до 25% у зависности од рефлексивности тла (албедо), висине инсталације и дизајна система (Цуевас ет ал., 2019). Вертикалне конфигурације то додатно побољшавају хватањем сунчеве светлости са истока и запада током целог дана.

Ово доводи до:

• Стабилније криве дневне генерације
• Боље усклађивање са јутарњим и вечерњим врхунцем потражње
• Смањено ослањање на складиштење енергије у неким сценаријима

Предности оперативних трошкова

Вертикални системи за монтажу соларних панела нуде неколико оперативних предности које доприносе смањењу ОПЕКС-а:

• Смањено запрљање:Мања је вероватноћа да ће се прашина и остаци накупљати на вертикалним панелима, што смањује учесталост чишћења.
• Побољшана приступачност:Лакши приступ одржавању између редова смањује време рада.
• Мањи утицај снега:У хладнијим климатским условима, снег се не акумулира на вертикалним панелима.

Ови фактори могу значајно смањити дугорочне трошкове одржавања, побољшавајући укупну профитабилност пројекта.

Разматрање ИРР-а и периода отплате

Када се процењује повраћај улагања, вертикални бифацијални системи често показују конкурентну или супериорну ИРР у сценаријима ограниченим земљиштем. Иако се тачне бројке разликују у зависности од региона и дизајна пројекта, кључни покретачи укључују:

• Већи инсталисани капацитет по земљишној јединици
• Токови прихода двоструке намене (нпр. пољопривреда + енергија)
• Смањени трошкови закупа земљишта

У многим случајевима, период поврата је скраћен због побољшане продуктивности земљишта, чак и ако је почетни ЦАПЕКС нешто већи.

Инжењерска разматрања пре избора вертикалне соларне монтаже

Одабиром абифацијална соларна монтажна конструкцијау вертикалној конфигурацији захтева пажљиву инжењерску анализу. За разлику од конвенционалних система, вертикалне инсталације су више изложене силама околине и морају бити оптимизоване како за структурални интегритет тако и за електричне перформансе.

Оптерећење ветром и стабилност конструкције

Вертикални панели представљају већу површину окомито на смер ветра, чинећи оптерећење ветром критичним фактором дизајна. Грађевински инжењери морају узети у обзир:

• Локалне брзине ветра и налета
• Категорија терена и експозиција
• Фактори динамичког оптерећења

Напредни алати за симулацију и усклађеност са међународним стандардима (као што су Еврокод или АСЦЕ) су од суштинског значаја да би се осигурала дугорочна поузданост система.

Избор фондације

Избор темеља зависи од услова тла, величине пројекта и окружења за постављање. Уобичајене опције укључују:

• Забијени шипови:Исплатива и брза инсталација за погодне услове тла
• Завртњи за уземљење:Идеално за минимално нарушавање животне средине
• Бетонски темељи:Потребан за изазовне терене или сценарије високог оптерећења

Одговарајућа геотехничка анализа је кључна да би се избегло слијегање или квар конструкције током времена.

Изглед система и оптимизација размака

Иако вертикални системи омогућавају смањен размак између редова, оптимални дизајн и даље захтева балансирање сенчења, протока ваздуха и приступа одржавању. Кључни параметри укључују:

• Удаљеност од реда до реда
• Висина панела
• Тачност оријентације (право поравнање исток-запад)

Алати за симулацију као што је ПВсист се често користе за моделирање перформанси и оптимизацију распореда.

Електрични дизајн за бифацијалну оптимизацију

Максимизирање перформанси бифацијалних модула захтева пажљиво електрично планирање:

• Избегавајте сенчење каблова и компоненти за монтирање
• Оптимизујте конфигурацију низова за обрасце генерисања исток-запад
• Размотрите избор претварача и МППТ дизајн

Ова разматрања осигуравају да систем у потпуности користи бифацијалне добитке и одржава стабилан учинак.

Зашто је важан избор правог произвођача соларних монтажа

Успех вертикалног бифацијалног пројекта зависи не само од дизајна система већ и од способностипроизвођач соларних система за монтажу. Поуздан партнер може значајно смањити ризик пројекта, побољшати ефикасност инсталације и осигурати дугорочне перформансе.

Могућности инжењеринга и прилагођавања

Сваки пројекат има јединствене захтеве засноване на локацији, терену и сценарију примене. Квалификовани произвођач треба да обезбеди:

• Прилагођени структурални дизајн
• Прорачун оптерећења ветром и сертификација
• Оптимизација специфична за пројекат

Стандардизована решења су често недовољна за вертикалне системе, чинећи инжењерску експертизу кључним разликовним фактором.

Стандарди квалитета производње и материјала

Висококвалитетни материјали и производни процеси су неопходни за издржљивост и перформансе. Потражите:

• Топло поцинковани челик или анодизовани алуминијум
• Строги системи контроле квалитета
• Усклађеност са међународним стандардима (ИСО, ЦЕ)

Ови фактори директно утичу на век трајања система и трошкове одржавања.

Глобално искуство пројекта

Произвођачи са великим међународним искуством боље су опремљени за руковање различитим пројектним условима и регулаторним захтевима. Они такође могу пружити вредан увид у најбоље праксе и потенцијалне изазове.

Техничка подршка и постпродајни сервис

Од дизајна до инсталације и даље, свеобухватна техничка подршка је критична. Ово укључује:

• Упутство за инсталацију
• Подршка на лицу места (ако је потребно)
• Дуготрајне консултације о одржавању

Снажна услуга након продаје осигурава да се сви проблеми брзо решавају, минимизирајући застоје и штитећи повраћај инвестиција.

Студија случаја: Повећање ефикасности земљишта за 30% у стварном пројекту

Да бисте илустровали практичне предности вертикалних бифацијалних система, размотрите соларни пројекат средњег обима који се спроводи у индустријској зони ограниченом на земљиште.

Позадина пројекта

• Локација:југоисточна Азија
• апликација:Индустријски периметар + производња енергије
• изазов:Ограничено доступно земљиште и високи трошкови закупа

Решење је имплементирано

Пројекат је распоређен авертикални двослојни соларни систем за монтажуинтегрисан у дизајн соларне ограде. Кључне карактеристике укључују:

• Источно-западно оријентисани бифацијални модули
• Компактан размак редова
• Функционалност двоструке употребе (безбедност + енергија)

Остварени резултати

• Коришћење земљишта:Повећан за отприлике 30%
• Инсталирани капацитет:Проширено без додатног земљишта
• Излаз енергије:Стабилна генерација током дана
• РОИ:Побољшано због смањених трошкова земљишта и погодности двоструке намене

Овај случај показује како вертикални системи могу да трансформишу недовољно искоришћене просторе у енергетска средства високих перформанси.

Будући трендови: вертикална соларна енергија као стандард за земљиште двоструке намене

Како се глобална енергетска транзиција убрзава, коришћење соларне енергије се више не оцењује само на основу проширења капацитета, већ све више наколико се ефикасно користе земљишни ресурси. Ова промена покреће брзе иновације у дизајну система, савертикални двослојни соларни систем за монтажупојављује се као кључно решење усклађено са дугорочним тржишним трендовима.

Неколико макро трендова указује на то да ће вертикалне соларне инсталације у наредним годинама прећи са нишне апликације на маинстреам стандард.

Раст агроволтаике и заједничко коришћење земљишта

Агриволтаика добија снажну политику и финансијску подршку у више региона. Владе охрабрују интеграцију соларне енергије са пољопривредом како би се позабавиле и сигурношћу хране и циљевима обновљиве енергије. Вертикални системи су посебно погодни за овај модел јер:

• Минимизирајте заузимање земљишта
• Дозволите приступ пољопривредним машинама
• Одржавајте принос усјева док производите електричну енергију

Према истраживањима, агроволтаични системи могу повећати укупну продуктивност земљишта до 60% када се узму у обзир и енергија и производња усева (Баррон-Гаффорд ет ал., 2019). Вертикалне конфигурације побољшавају овај ефекат смањењем утицаја сенчења у поређењу са нагнутим низовима.

Политичка подршка и ограничења земљишта

У регионима са строгим прописима о коришћењу земљишта, као што су Европа и Јапан, креатори политике дају приоритет решењима двоструке намене која максимизирају вредност ограничених земљишних ресурса. Подстицаји, субвенције и поједностављени процеси издавања дозвола се све више усклађују са системима који побољшавајуефикасност коришћења земљишта соларна.

Овај регулаторни правац фаворизује технологије као што су:

• Вертикална монтажа соларних панела
• Интеграција система соларне ограде
• Инфраструктурно интегрисани фотонапонски уређаји

Као резултат тога, програмери пројеката који рано усвоје ове системе могу стећи конкурентску предност у одобравању пројеката и финансијским подстицајима.

Интеграција са инфраструктуром и паметним енергетским системима

Још један тренд у настајању је интеграција соларних система у постојећу инфраструктуру. Вертикални бифацијални системи се могу применити дуж:

• Аутопутеви и железнице
• Индустријске границе
• Баријере од буке и комунални ходници

Ове апликације трансформишу пасивну инфраструктуру у активна средства за производњу енергије, побољшавајући укупну ефикасност система без потребе за додатним земљиштем.

Штавише, избалансирани производни профил вертикалних система исток-запад добро је усклађен са паметним мрежама и дистрибуираним енергетским системима, подржавајући стабилност мреже и смањујући притисак вршног оптерећења.

Често постављана питања (ФАК)

1. Шта је вертикални двослојни соларни систем за монтажу?

Вертикални двослојни соларни систем за монтажу је структура која поставља двослојне соларне панеле у усправној оријентацији, обично окренуте према истоку и западу, омогућавајући обема странама модула да генеришу електричну енергију током дана.

2. Колико земљишта се може уштедети уз помоћ вертикалних соларних система?

У зависности од дизајна пројекта, вертикални системи могу побољшати искоришћеност земљишта до 30% смањењем размака редова и омогућавањем веће густине уградње.

3. Да ли вертикална монтажа смањује укупну производњу енергије?

Док вршна снага по панелу може бити нешто нижа од нагнутих система, укупна производња енергије по земљишту је често већа због бифацијалних добитака и продужених периода производње.

4. Да ли су вертикални системи погодни за примену у пољопривреди?

Да, вертикални системи су идеални за агроволтаику јер омогућавају усевима да добију довољно сунчеве светлости док истовремено остварују додатни приход од производње енергије.

5. Који су захтеви за инсталацију?

Инсталација захтева пажљиво разматрање оптерећења ветром, дизајна темеља и распореда система. Професионални инжењеринг и анализа локације су од суштинског значаја.

6. Како се вертикални системи пореде са системима са нагибом исток-запад?

Оба система обезбеђују уравнотежену излазну енергију, али вертикални системи нуде бољу ефикасност земљишта и потенцијал двоструке намене, посебно у ограниченим окружењима.

7. Колики је животни век система за вертикалну соларну монтажу?

Са висококвалитетним материјалима као што су поцинковани челик или алуминијум, ови системи обично имају животни век од 25 година или више, што одговара стандардној издржљивости фотонапонских система.

8. Како одабрати поузданог произвођача соларног система за монтажу?

Кључни фактори укључују инжењерску експертизу, квалитет производње, сертификате, искуство на пројекту и подршку након продаје.

Закључак: Откључајте више вредности са сваког квадратног метра

Тхевертикални двослојни соларни систем за монтажупредставља стратешку еволуцију у дизајну соларних пројеката – онај који даје приоритет ефикасности земљишта, флексибилности и дугорочној вредности. Омогућавајући до 30% веће коришћење земљишта, подржавајући апликације двоструке намене и пружајући конкурентне финансијске повраћаје, решава неке од најхитнијих изазова на данашњем соларном тржишту.

За програмере и инвеститоре који раде у окружењима са ограниченим земљиштем, овај приступ нуди практичан пут за повећање соларног капацитета без ширења отиска на земљишту. Истовремено, отвара нове могућности у агроволтаици, интеграцији инфраструктуре и дистрибуираним енергетским системима.

Међутим, постизање оптималних резултата захтева више од одабира праве технологије – зависи од партнерства са искуснимпроизвођач соларних система за монтажуспособан да пружи прилагођена решења, поуздан инжењеринг и доследан квалитет производа.

У ТопФенце Солар, специјализовани смо за напредна решења за монтажу, укључујућисистеми соларних оградаивертикалне двослојне соларне монтажне структуре. Као директан произвођач са јаким инжењерским способностима, нудимо:

• Прилагођени дизајн заснован на захтевима пројекта
• Материјали високе чврстоће и прецизна производња
• Глобална подршка пројекта и техничка експертиза

Ако желите да максимизирате ефикасност земљишта и откључате нову вредност својих соларних пројеката, наш тим је спреман да вам пружи подршку прилагођеним решењима.

Контактирајте нас данас:
Тел: +8613365923720
ВхатсАпп: +8615980883501
Е-пошта: инфо@кмтопфенце.цом

Референце

• Баррон-Гаффорд, Г. А., Павао-Зуцкерман, М. А., Минор, Р. Л., Суттер, Л. Ф., Барнетт-Морено, И., Блацкетт, Д. Т., ... & Маццкницк, Ј. Е. (2019). Агриволтаика пружа обострану корист у вези хране-енергија-вода у сушним подручјима.Одрживост природе, 2(9), 848–855.
• Цуевас, А., Луке, А., Егурен, Ј., & дел Аламо, Ј. (2019). 50 година напретка у силицијумским соларним ћелијама.Напредак у фотоволтаици: истраживање и примена, 27(1), 1–20.
• Међународна агенција за обновљиву енергију (ИРЕНА). (2022).Трошкови производње енергије из обновљивих извора у 2021. Абу Даби: ИРЕНА.
• Мецкницк, Ј., Беатти, Б., & Хилл, Г. (2013). Преглед могућности за колокацију технологија соларне енергије и вегетације.Национална лабораторија за обновљиву енергију (НРЕЛ).
• Светска банка. (2020).Где се сунце сусреће са водом: Извештај о плутајућем соларном тржишту. Вашингтон, ДЦ: Група Светске банке.
